Синтезаторы на основе DDS

Внимание, список готовых печатных платы выложен к тестовом магазине. Обратить внимание, что страничек в магазине несколько - перелистываем странички внизу окна. Смотреть по ссылке =>МАГАЗИН

Печальная информация - т.к. моя страничка на СКРном форуме ut2fw.cqham.ru приказала "долго жить" - ссылки на неё не сработают. Быстро восстановить информацию с ut2fw.cqham.ru не удастся, т.к. то был восьмилетний труд нескольких человек. Чтобы восстановить  такой объём информации - потребуется не один месяц. Посему - если вам потребно оперативно разрешить какой-то вопрос, на который не находится ответа на этом сайте, задаём его в форуме по ссылке => ФОРУМ

Здесь уже выложена основная часть информации и работа по восстановлению постоянно идёт. Рано или поздно с Божьей помощью всё будет восстановлено. Т.к. ваять отдельную страничку по каждому вопросу - это достаточно длительный труд - инфо выкладывается одним архивированным файлом - качайте и смотрите у себя в компьютере.

От WEBMASTERа. Довольно большое количество конструкций синтезаторов и их модификаций от Александра Тарасова UT2FW побудило меня создать отдельную страницу. Дело в том , что не опытному аматеру довольно тяжело разобраться в том количестве конструкций которое описано на нашем сайте. И для того что бы «лепить воедино» разные узлы ТРХа нужно знать «что лепить , и с чем лепить». Пану Тарасову на электронную почту приходит множество писем с вопросами типа «а расскажите чего мне надо спаять из этого всего чтобы вышел синтезатор ?». После многочисленных перемещений файлов на сайте и долгого обдумывания того «куда этот файл втыкнуть в Файлы или в раздел Портативный ТРХ» этот раздел напросился сам собой. Синтезы на DDS — принципиально отличаются от синтезаторов всех предыдущих конструкций. И размещать описание синтезаторов на основе ДДС в разделе «Портативный ТРХ» не имеет никакого смысла. Поэтому добро пожаловать в раздел «Синтезаторы на основе ДДС».

Синтез DN-2005 Синтез "без клавы" Синтез с ЖКИ + плата ГУНов Плата ГУНов

Для той публики, которой «тяжко» ёрзать по разным ссылкам в поиске требуемой информации по синтезаторам, полное описание всех версий выложено одним архивированным файлом в разделе «Файлы» — качайте Файл подготовлен в формате Microsoft Word посему для его просмотра будет достаточно любого архиватора и Офиса 2000. Предупреждаем файл имеет размер 6.8Мб.





Синтезаторы на основе DDS.

Ниже будут приведены все изыскания и опыты пана Тарасова UT2FW в постройке синтезаторов на основе DDS. Описания начнуться с первых «лабораторных работ» и будут заканчиваться описанием текущих версий синтезов и модулей для их постройки. Все обновления этого раздела будут указаны в разделе «НОВОСТИ».

Первые опыты.
Не совсем удачные лабораторки , или «синтезатор на DDS — первый блин комом». читать
Первые результаты , или «урррра !!! заработала !» читать



Синтезатор на DDS AD9832 (базовая версия — контроллер на ПИК 16F628)

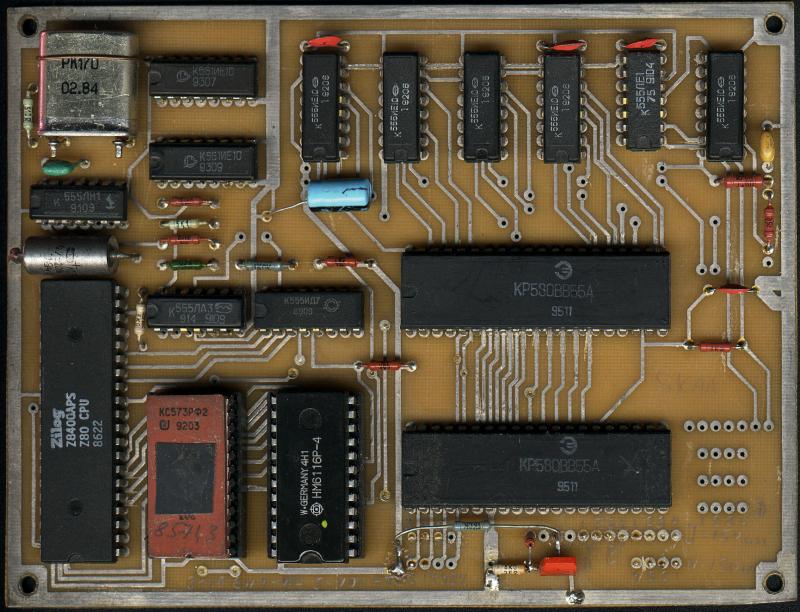

CPU (процессор)

описание

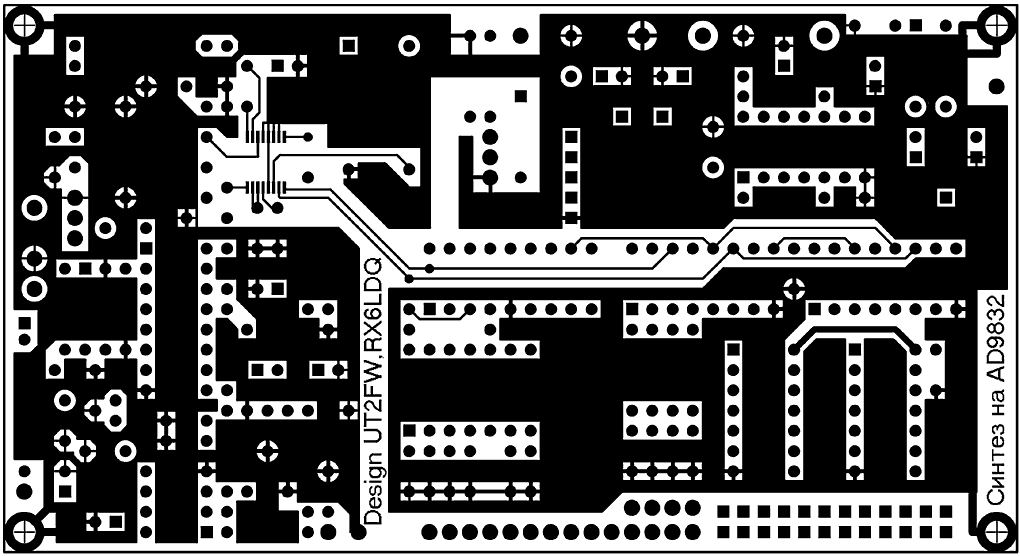

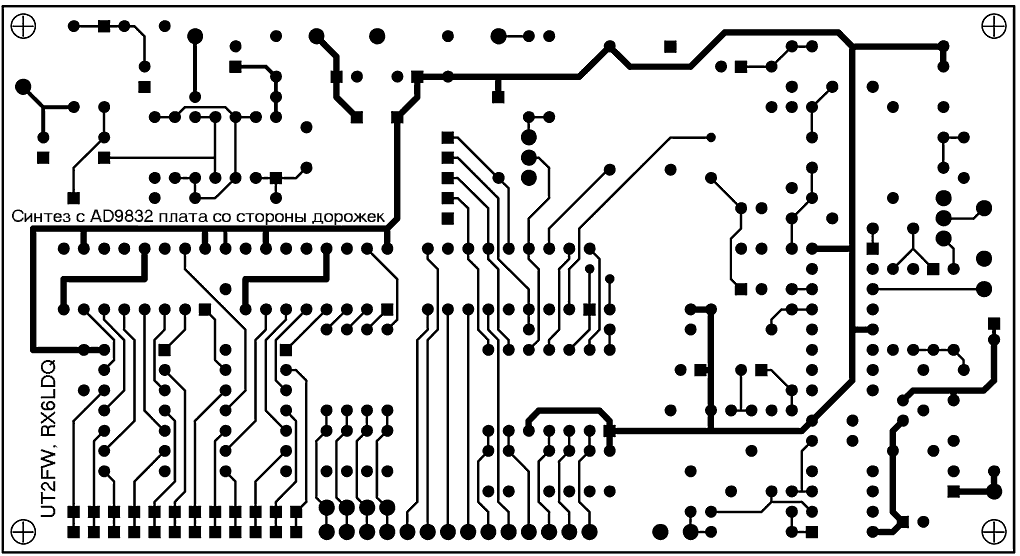

схема фото монтажка печ._верх , печ._низ
ГУНы схема фото монтажка печ._верх , печ._низ

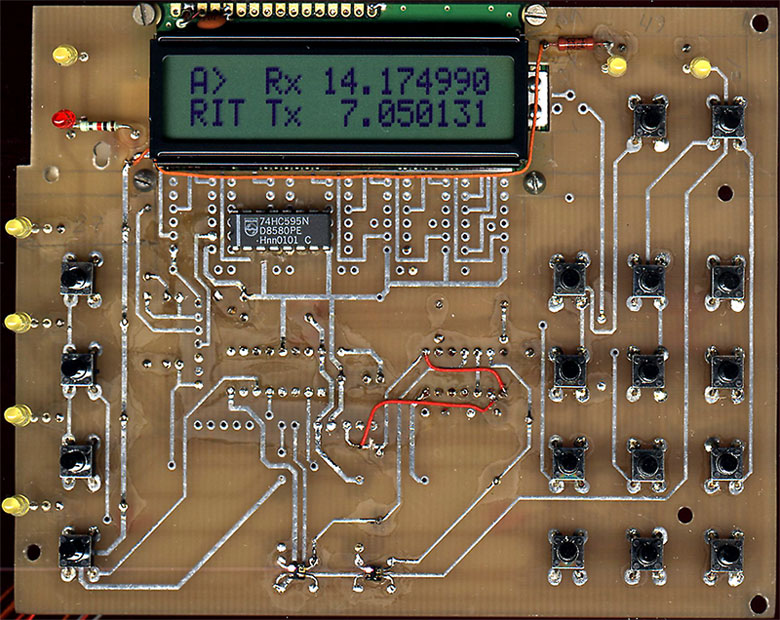

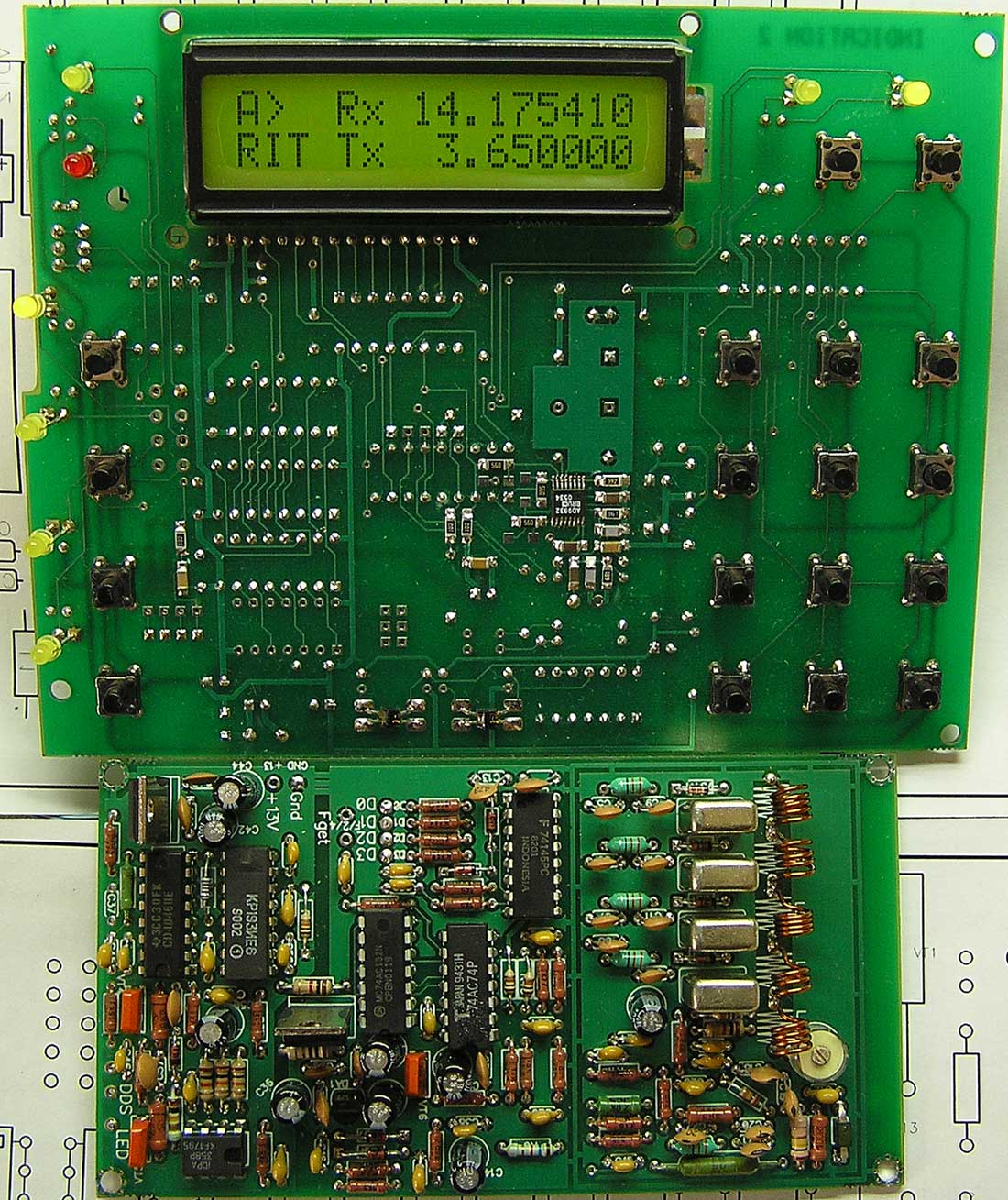

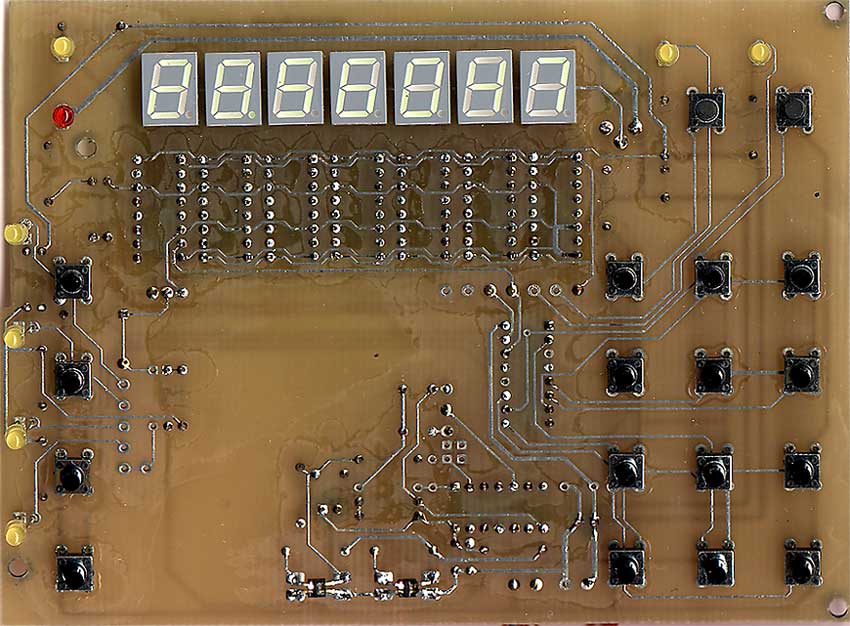

Плата инд. и упр. схема АЛС , схема ЖКИ фото_АЛС , фото_ЖКИ монт._пер , монт._зад печ._пер , печ._зад

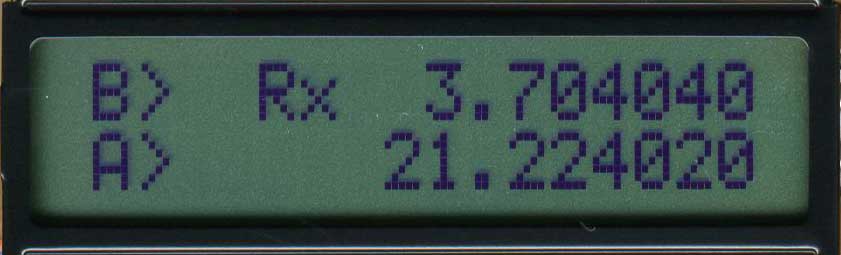

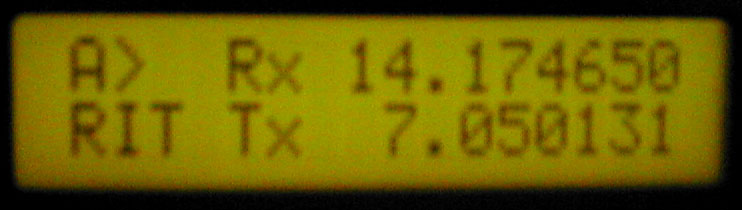

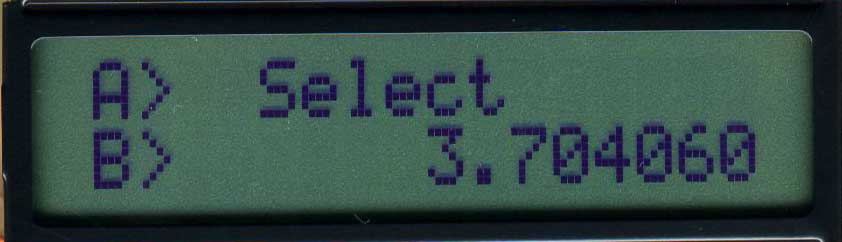

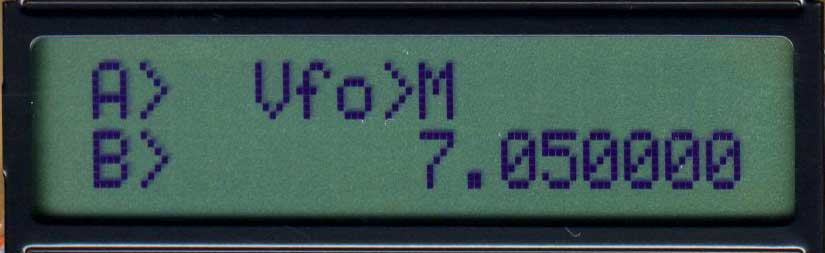

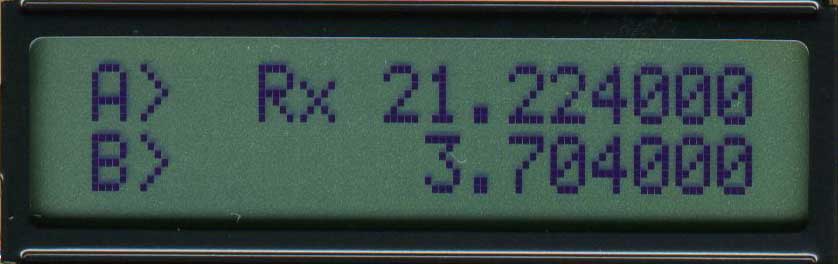

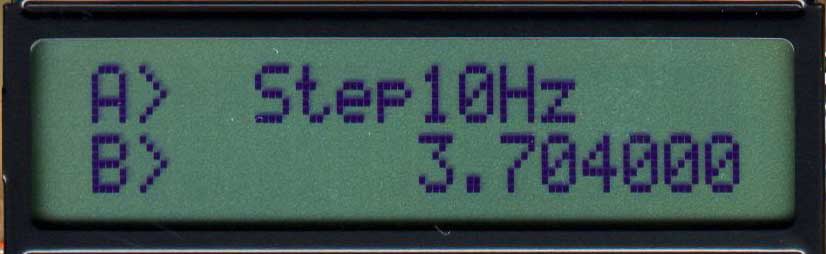

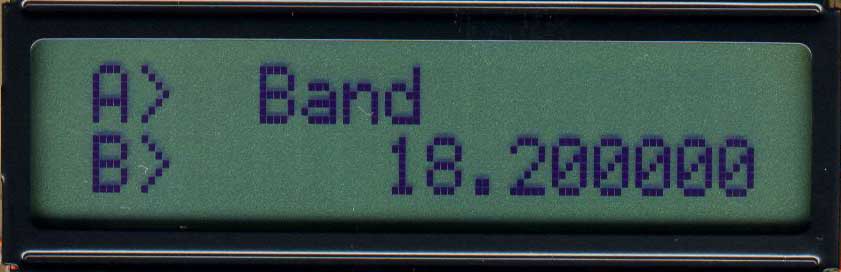

Фото ЖКИ фото 1, фото 2 , фото 3 , фото 4 , фото 5 , фото 6 , фото 7 (с подсветкой индикатора)



Синтезатор на DDS AD9832 (микроконтроллеры ПИК 16F628 а также на основе контроллера ATMEGA16)

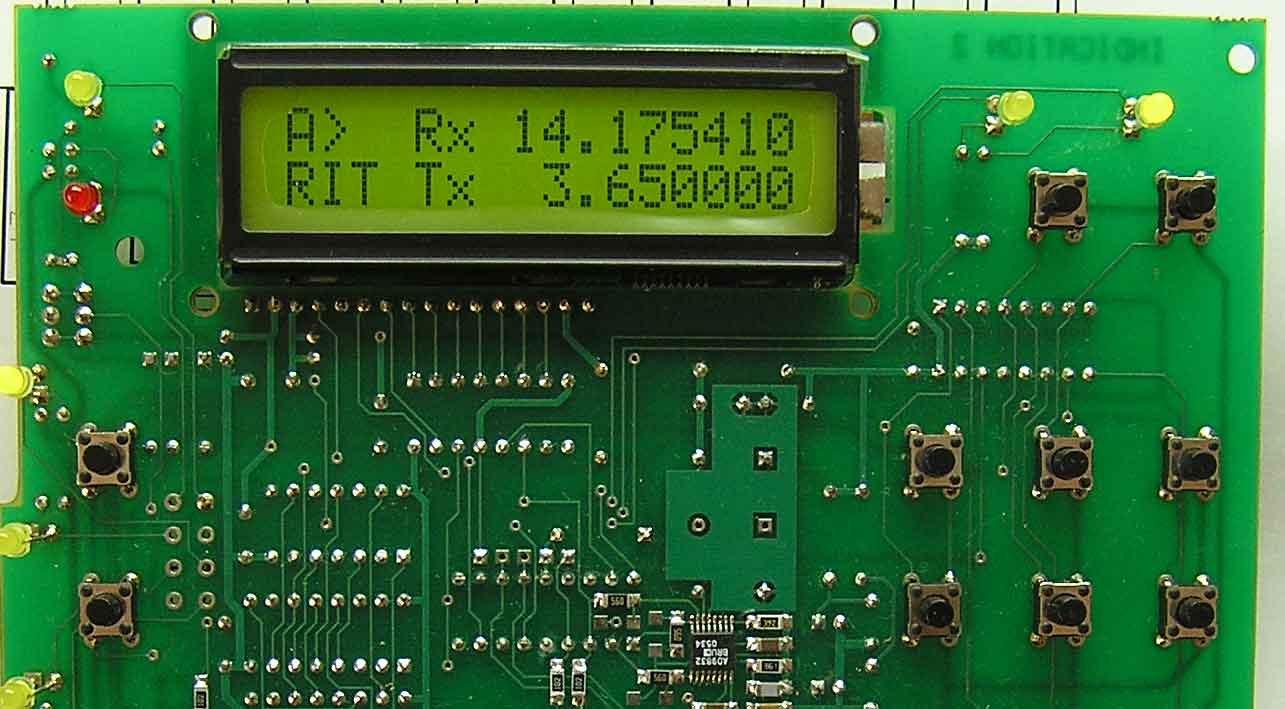

CPU PIC16F628 + DDS AD9832 + плата управления все в одном флаконе ! процессор PIC16F628 , DDS AD9832, LCD-индикатор WINSTAR и все это собрано на плате управления ! фото1, фото2
CPU Atmega16 + DDS AD9832 + управление все в одном флаконе ! процессор ATMEGA16, DDS AD9832 , ALS-индикаторы (7шт) и все это собрано на плате управления ! фото1 , фото2



NEW!!! Синтезатор частоты с применением микросхемы DDS AD9832 и управлением от 16F648A

Для корректной работы прошивки пика PIC16F648A в синтезе с управлением САТ через модем от ПК необходимо сделать следующие изменения в схеме. Изменение схемы в версии программы с САТ СМОТРЕТЬ

Дополнение описание синтеза с 648-ым ПИКом. СМОТРЕТЬ. Описание кнопок , работа с прошивкой , доработки для устойчивой работы платы CPU.
Руководство пользователя. синтезатор КВ трансивера на PIC16F648a версия прошивки от 01.05. Эта прошивка предназначена для пользователей трансиверов с ПЧ в районе 8,8—9,0МГц. Т.е. убран сервис «универсального синтезатора». Это WORDовский документ в формате *.doc заархивирован в *.zip файл. СКАЧАТЬ.
Готова и испытана «двухплатная» версия синтезатора с индикаторами на АЛС, которая имеет немного другие возможности, о которых хотелось бы и поделиться с читателем. Т.к. структура построения синтезатора аналогична описанному в прошлых публикациях, здесь будут отмечены в основном отличия и особенности именно этой версии прошивки ПИКа и схем. Т.е. чтобы получить полнейшее описание такого синтезатора следует почитать предыдущие публикации в журналах или можно просмотреть все описания синтезатора с AD9832 на нашем сайте. Смотрите описание.



NEW!!! Один из окончательных вариантов разводки платы с ATmega32.

Описание прошивки для Atmega 32L. Скачать архив.
Схема в формате *.pdf (Adobe Acrobat) смотреть.Также выкладываем разводку печатной платы этого синтеза сверху и снизу. И фотографии платы этого синтеза фото1 , фото2.



Статьи , рекомендации , FAQи , и прочая ДОКА и ИНФА по синтезам на DDS (и на 89С52).
NEW!!! Измерения «шумовых дорожек» синтезаторов разных ТРХов читать
Описание возможностей синтеза на Atmega16 и функции iaWALCOD читать
Шлифовка узлов всех версий синтезов и основной платы № 5 читать
Дополнение по настройкам предыдущей версии синтеза на 89С52 читать
Описание прошивки на PIC16F648 читать
АЧХ трех разных синтезов на экране анализатора СК4—59 читать
Навигация по синтезаторам на основе DDS. читать скачать (900кб)



Для облегчения поиска вариантов по синтезам с DDS создана эта табличка.

Так называемый «трехплатный» синтез. читать
Двухплатный синтез («монстр») читать
Двухплатный синтез с процессором ATmega32L читать
Двухплатный синтез УНИВЕРСАЛЬНЫЙ вариант. читать



Т.к. вопрос настройки валкода касается всех синтезаторов - решил его выложить на заглавной страничке, здесь.

Настаиваем валкод на оптопарах АОТ137. Последовательно с излучателями включаем цепочку – подстроечный резистор 2,7-4,7к + постоянный резистор 390Ом. Изначально оба подстроечника в крайнее положение – когда при вращении ручки цифры на ЦШ не дергаются. Крутим один подстроечник до момента, как на шкале начнётся «шевеление» цифирок, замечаем его положение. Возвращаем его на исходную. Крутим второй подстроечник до «шевеления» цифирок - оставляем. Затем первый подстроечник выставляем в замеченное положение и последовательно обеими резисторами находим им точное положение, когда накрутив «вперёд» частоту на 5-10 оборотов ручки, открутив её обратно на столько же оборотов – цифры на шкале должны вернуться в исходное положение. Следует «покатать» ручку вперёд-назад как медленно, так и быстро – замечая работу валкода. Если при быстром вращении цифирки «сбоят» - подбираем точнее сопротивления. Подобрали - выпаиваем подстроечники, замеряем их сопротивления и вместо тех цепочек запаиваем постоянные резисторы. При правильном расположении оптопар напротив диска с прорезями не требуется особо точного подбора тех сопротивлений. Достаточно погрешности +-10% от найденного сопротивления.

Типовые ошибки:

1.Запаяли подстроечные сопротивления без дополнительных последовательных токоограничивающих резисторов – достаточно было «коротнуть» при вращении на +5В – оптопара испорчена – излучатель выгорел.

2.Предварительно не проверено как работают цепи фотоприёмников. Засвечиваем оптопару прямым дневным светом и закрываем пальцем – смотрим как переключается логика ЛН2.

3.Неправильно выставлены оптопары напротив зубьев диска. Должен быть т.н. сдвиг 90 градусов. Это когда при вращении диска одна оптопара должна открываться (закрываться) ранее второй. Точно «на глазок» всё равно их не выставить, посему запаиваем так, чтобы между центрами оптопар было расстояние 15-15,5мм. Если применены диски и платы от UT2FW – место запайки оптопар на платах указано, а зуб диска проходит над центром оптопары тоже примерно своим центром или на 1мм ближе к краю диска. Расстояние между диском и оптопарой около 2-2,5мм. У оптопар есть «фокус» - если располагать диск ближе 1,5мм к оптопаре – чувствительность системы снижается – придётся увеличивать ток через излучатели. Настройку производить, чтобы дневной свет не засвечивал оптопары. Полностью затенять не следует – достаточно чтобы прямые лучи не попадали на оптопары.

4.Последовательно с излучателями установлены сопротивления менее 360Ом. При таком токе через некоторое время эксплуатации придётся заново перенастраивать валкод, т.к. наблюдается эффект «старения». Кстати, некоторые  оптопары и при правильной настройке через несколько месяцев (год) требуют донастройки. Обычно достаточно пробно проверить – какой-то из резисторов последовательных с излучателями применить меньшего номинала по линейке. Например – установлен 820Ом – устанавливаем 750Ом. Т.е. старение оптопары (а возможно просто пыль) требует большей мощности от излучателя.

В зависимости от экземпляра АОТ137, расстояния между оптопарой и диском – сопротивление на излучатель колеблется в пределах 390Ом-2кОм - шире этого предела не рекомендую.

Проверка правильной работы валкода – накручиваем вперёд 10 оборотов ручкой – при шаге 10Гц получаем 24кГц – откручиваем обратно 10 оборотов ручки – частота должна вернуться на исходную. Не забывать, что последние прошивки имеют «интеллектуальный» валкод, т.е. чем быстрее вращаем ручку – тем быстрее перестройка. Может получиться такая ситуация – в одну сторону быстро накрутили, а в обратную медленно – соот-но частота не вернётся на «исходную» при одинаковом количестве оборотов ручки. Посему крутим равномерно медленно.

Вариант, когда при медленном вращении ручки, частота устойчиво перестраивается, а при быстром вращении начинает «сбоить» - говорит о том, что валкод не настроен. Когда ищем положение подстроечных резисторов – валкод будет работать в каких-то пределах изменения сопротивления. Остановиться следует в среднем значении того предела изменения. Если никак не удаётся подбором сопротивлений найти устойчивую работу валкоду – следует перепаять одну оптопару. Целесообразно её немного сдвинуть вниз, ближе к краю диска. Разбросы изготовитель оптопар допускал значительные, как по расположению кристаллов в корпусе, так и по их параметрам. Иногда такое бывало - при настройке приходилось менять оптопару на более подходящую.

Прошивки на синтезаторы с процессором 89С52, PIC16F628  и управляющая программа Rigeqf22 для синтеза с 89С52 -
