Давнишняя мечта, которая до сих пор не осуществлена, посему периодически о себе напоминает и "зудит"... А именно - усилиться без опасности "бабах по пальцам", если неосторожно внутри УМа шаловливыми ручками пошурудить. Имею в виду мощный транзисторный усилитель. Ещё в середине девяностых удалось прибарахлиться блоком от промышленного вояцкого УМа на 8хКТ980А. Опыт его применения был не совсем удачен, подробности можно почитать по ссылке => ФОРУМ. Основная проблема, что это усилитель для военной техники, которая унифицирована по напряжениям питания. И разработчик применил "стандартное" питание напряжением 27В. Можете сами посчитать какой ток потребно обеспечить при таком напряжении для 1кВт при обычном КПД таких усилителей не более 50%. Хотя применены в УМе 50-ти Вольтовые транзисторы, но переделать с 27В на "штатное" напряжение 45-48В для таких транзисторов - не такая простая задача, т.к. придётся "ломать" все трансформаторы и заново подбирать соотношение витков. С приходом интернета в наш дом стал доступен и опыт далёкого "забугорья". И частенько попадалить картинки мощных транзисторных усилителей. В т.ч. и полусамодельные конструкции. Ну, а мы, что? Не смогём? В итоге получен первый положительный опыт - пока до 600-800Вт, правда, с буржуинских транзисторов. На фото ниже - образец советского военпрома, второе фото - первый опыт транзисторной "мощи" от UT2FW -
Пока краткое инфо, которое выкладывал в форум => ФОРУМ

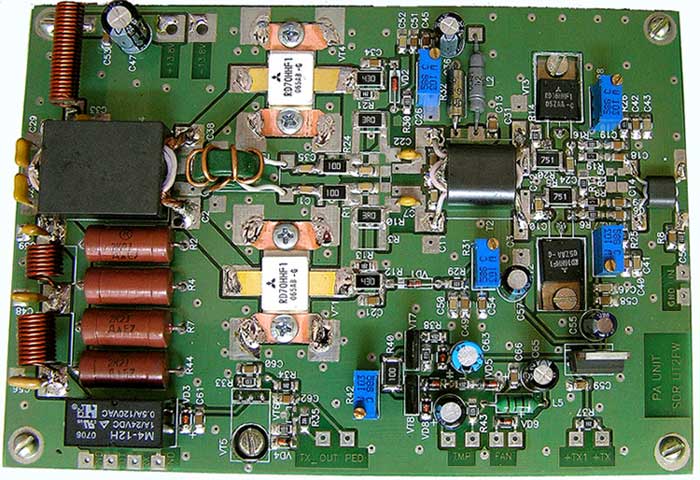

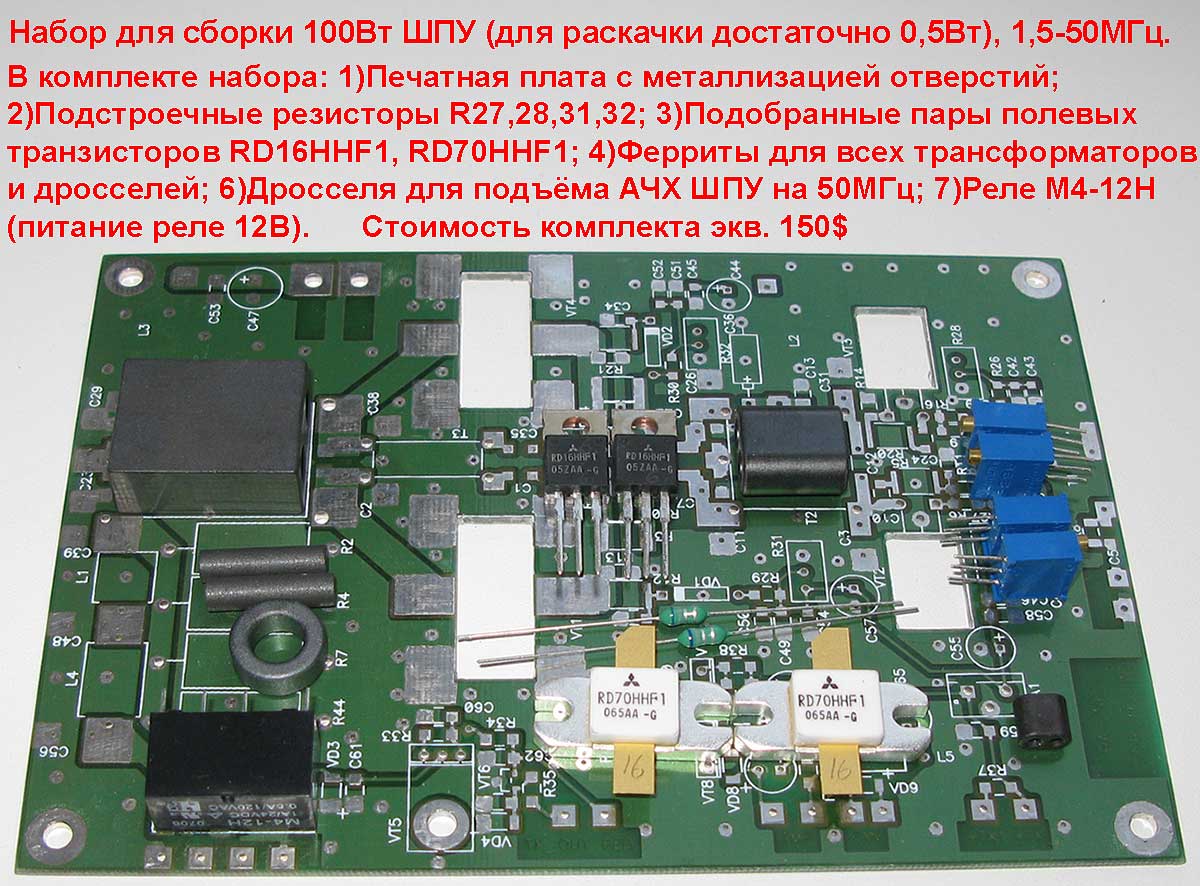

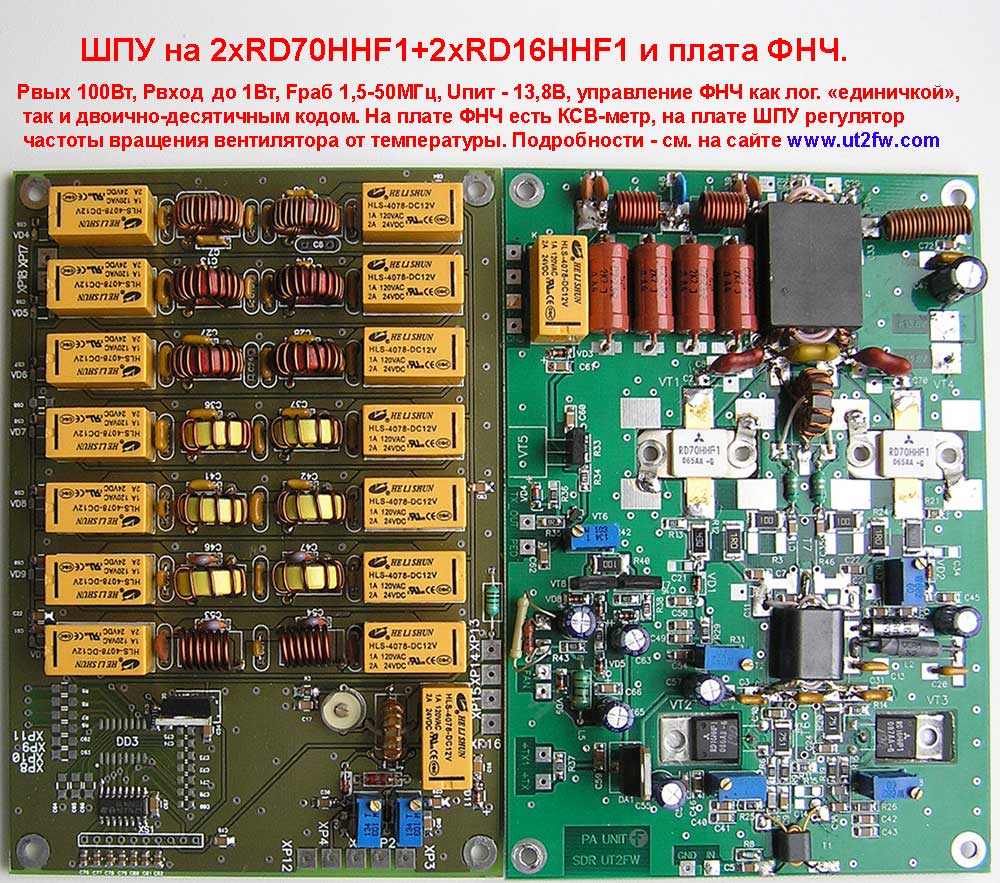

Широкополосный усилитель выходной мощностью до 100Вт. ШПУ разрабатывался как "умощнитель" для 1Вт-ной версии SDR. Применены новые полевые транзисторы от Mitsubishi - выходные транзисторы - пара RD70HHF1, в драйвере пара RD16HHF1. Предложение для самоделкопаяльщиков ниже крание справа две картинки.

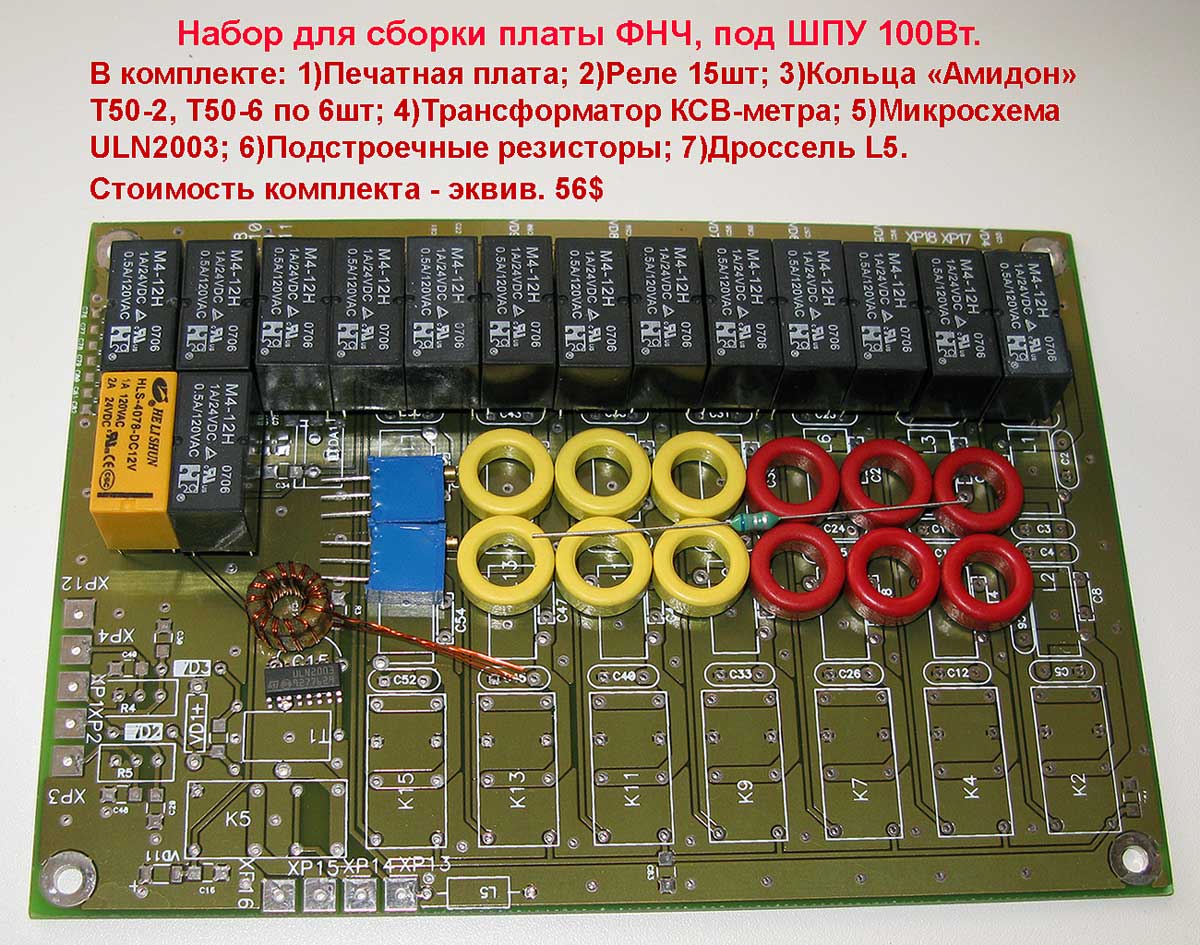

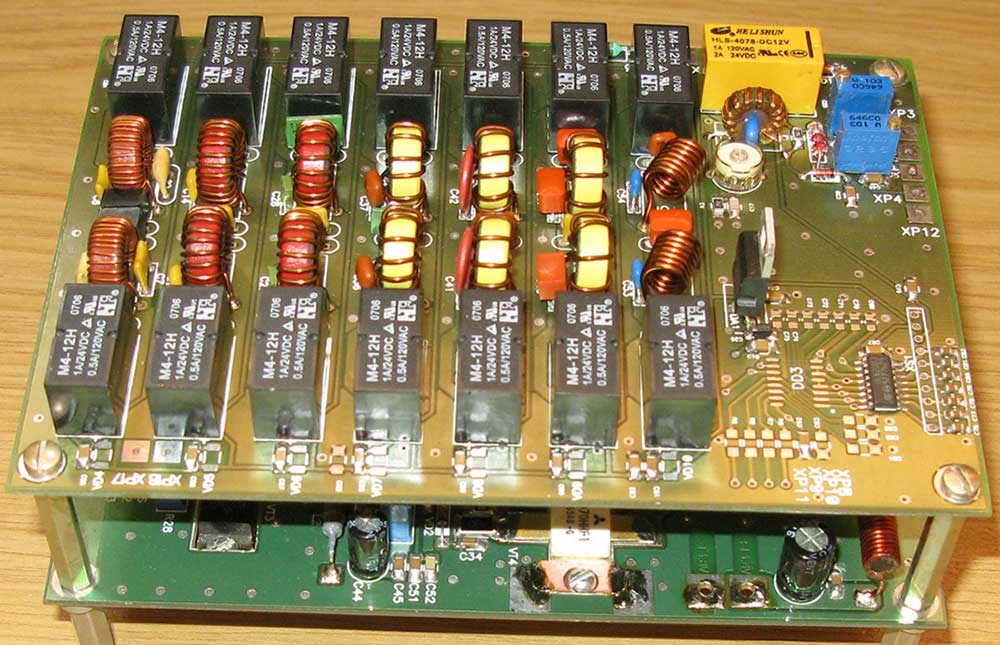

Внимание, список различной комплектации печатных плат и отдельных деталей выложен к тестовом магазине. Обратить внимание, что страничек в магазине несколько - перелистываем странички внизу окна. Смотреть по ссылке =>МАГАЗИН
Инфо для посетителей - пока эта страничка ваяется...
Широкополосный усилитель с выходной мощностью до 50Вт на частоты 1,5-50Мгц. ШПУ разрабатывался как "умощнитель" для 1Вт-ной версии SDR. Применены новые полевые транзисторы от Mitsubishi - выходные транзисторы - пара RD16HHF1, в драйвере один RD06HHF1. На плате разведен предварительный маломощный каскад на биполярном транзисторе BFR96S, который можно задействовать при потребности. Предложение для самоделкопаяльщиков - ниже крайняя справа картинка.
На фото – полностью вся задняя панель-радиатор трансивера. Такие ШПУ применялись чаще всего в версии трансивера "DN-2000". Справа виден RC фильтр и стабилизатор 5В для питания плат ГУНов и контроллера. Внизу 2-ух ваттный резистор – это питание вентилятора от БП компьютеров - дополнительного обдува радиатора. Стабилизатор тока покоя драйвера (КТ965А) выполнен на КТ819 – для “надёжности”. На входе ШПУ виден трансформатор на ферритовом кольце – это дополнительный понижающий трансформатор (4:1), который (за счёт дополнительного согласования первого каскада ШПУ со вторым каскадом на КТ610) позволяет выжать “крейсерскую” полную мощу от такой конфигурации (до 130-150Вт на низкочастотных диапазонах). Размер платы 170х75мм.
Широкополосный усилитель мощности
Как и в Портативной версии трансивера - это самый "нежный" блок с точки зрения заражённых стрелочной болезнью аматеров. Любители настройки выходных каскадов "по покраснению анодов ламп" - могут пропускать этот раздел. Построение транзисторных ШПУ рассчитано на действительно подготовленных в конструировании радиолюбителей. Как минимум - нужно отличать трансформаторы с "объёмным витком" от трансформаторов "биноклей". Описание может заинтересовать тех - у кого уже получались качественно и линейно работающие транзисторные усилители выходной мощностью не менее 20- 30Вт. Азы этой тематики следует черпать в ином источнике.
Схемотехника транзисторных широкополосных усилителей мощности отработана и если просмотреть схемы импортных трансиверов, как дешевых так и самых дорогих моделей, то различие в построении этих узлов минимальны, отличия только в наименовании транзисторов, номиналах деталей и незначительно в схеме. Если читатель знаком с предыдущей книжкой - описанием сетевого TRX, в котором применен ШПУ на КТ956А, то он может отметить минимальную разницу в построении таких каскадов. Так как трансивер предназначен для работы от источника питания напряжением 13,8В, то поиски были направлены на то, чтобы обеспечить требуемую мощность с минимальным завалом амплитудно-частотной характеристики в высокочастотной области и сохранением линейности при понижении напряжения питания до 11В. Выбор транзисторов отечественного производства для решения этой задачи очень мал. Если еще учесть, что стоимость их как правило выше, чем транзисторов предназначенных для работы от 24-28В и на радиорынках они довольно редко встречаются, то прежде чем браться за изготовление такого усилителя следует задуматься - а нужно ли прилагать героические усилия, чтобы зацикливаться на этих пресловутых, принятых во всем мире 13,8В?
