Для корректной работы прошивки пика PIC16F648A в синтезе с управлением САТ через модем от ПК необходимо сделать следующие изменения в схеме :

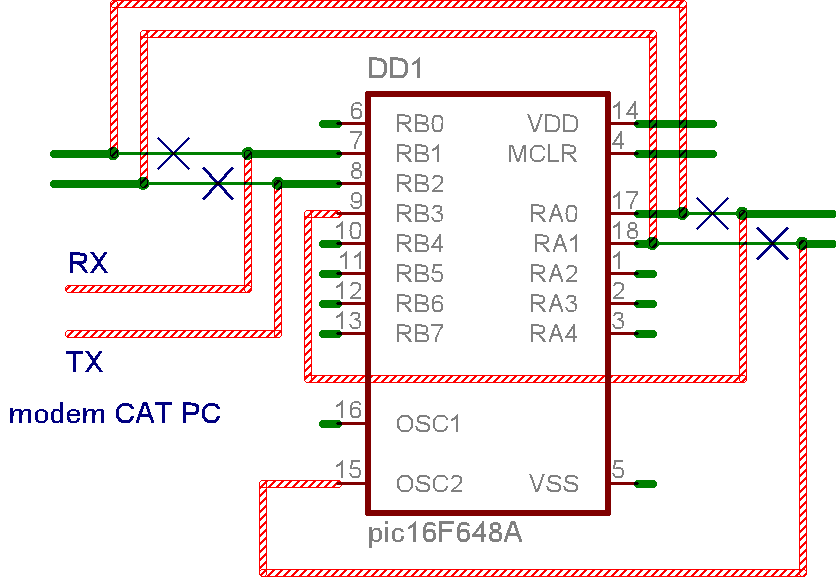

Согласно рисунку, необходимо сделать 4 разреза дорожек и ввести 4 перемычки, а также вывести к модему две линии RX и TX . Остальные дорожки остаются как были.

Если переделываются варианты платы синтеза с pic6f628 и внешними перемычками, то необходимо убрать две возможные перемычки и подтягивающие резисторы с выводов пика RB3 и OSC2.

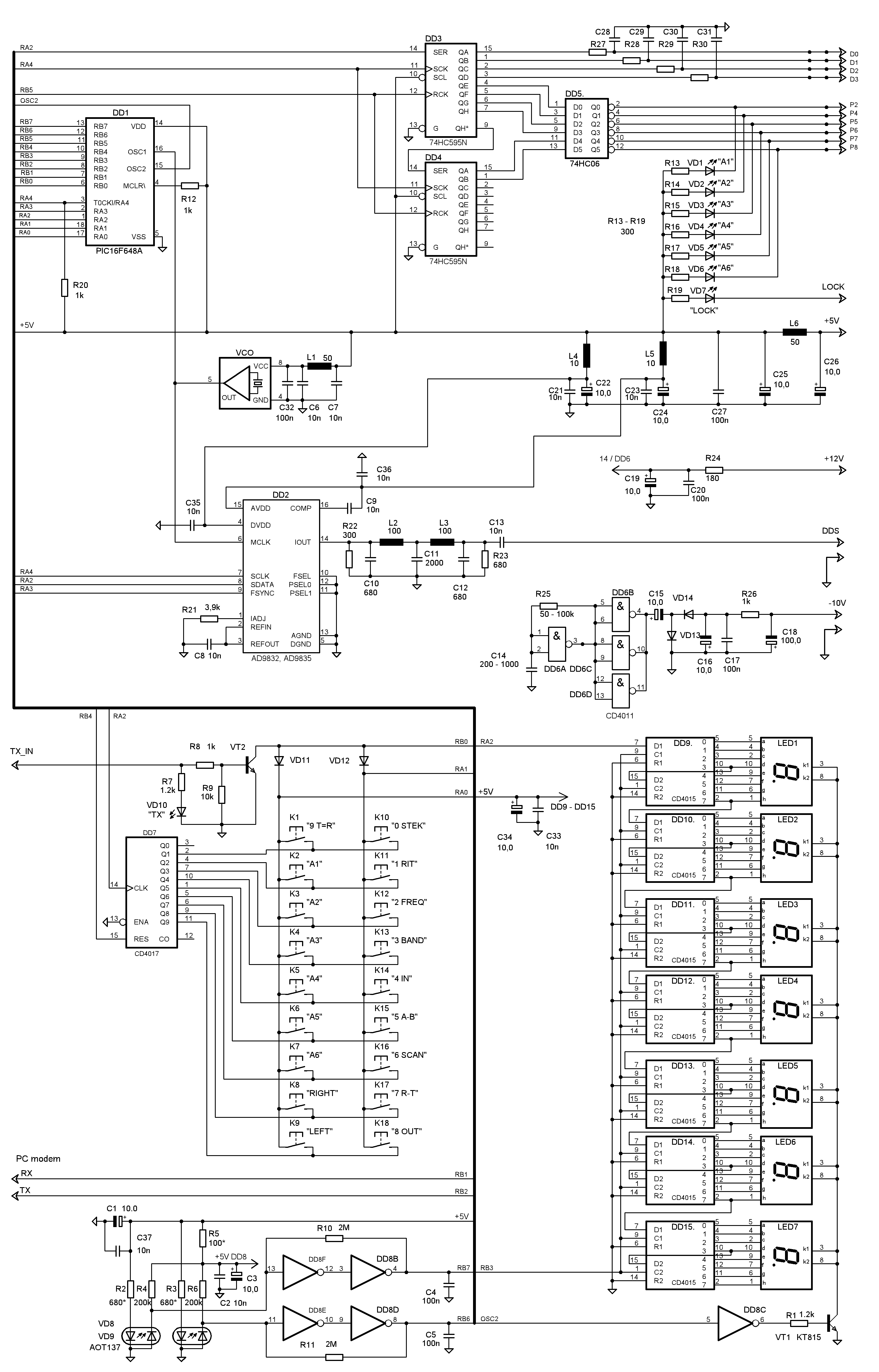

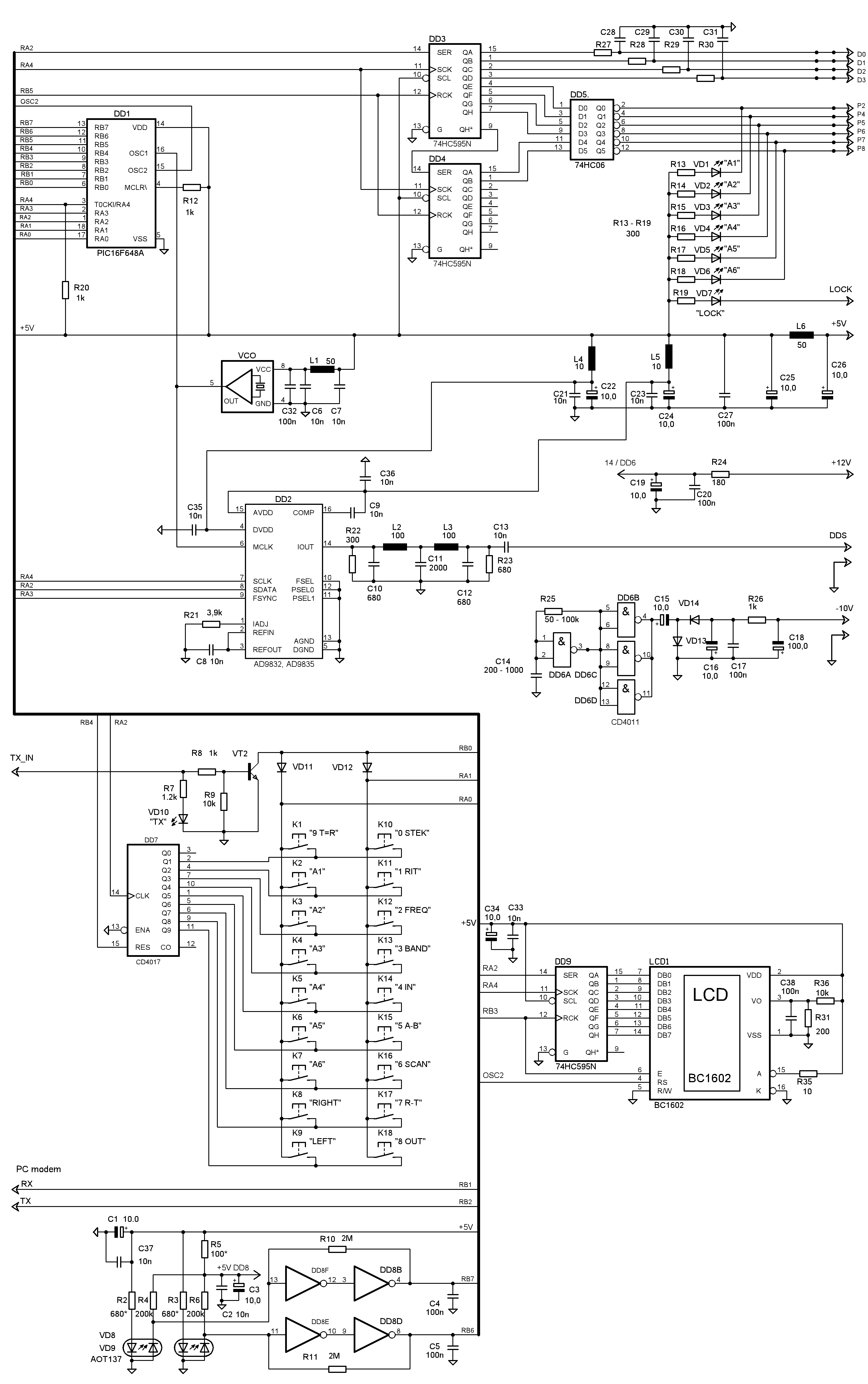

Изменения одинаковы два всех вариантов плат с АЛС и ЖКИ индикаторами.
