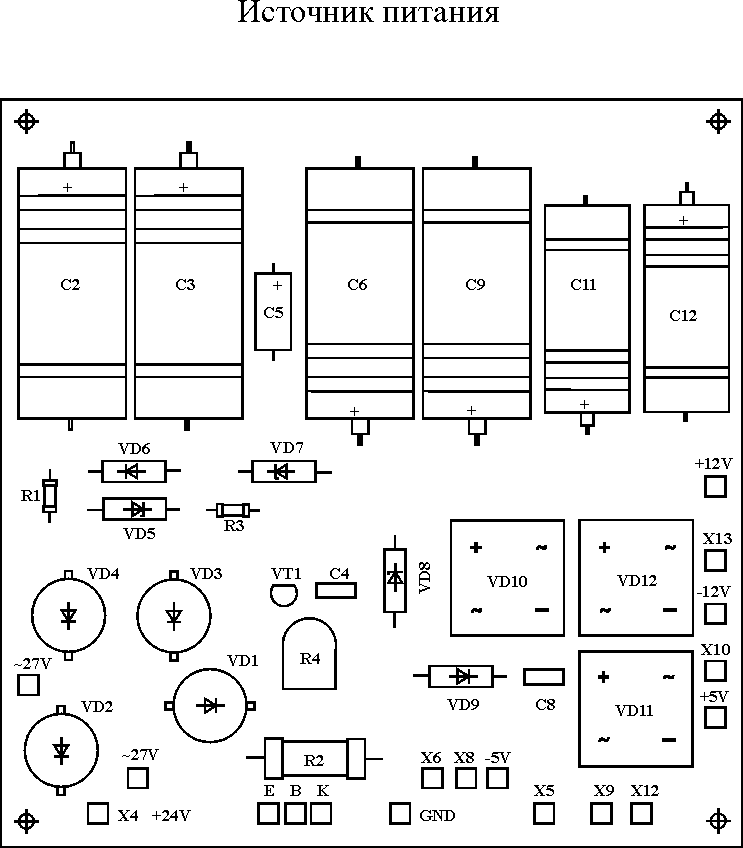

Блок питания

В трансивере применен силовой трансформатор от старых лампо­вых черно-белых телевизоров ТС-180. С трансформатора сматываются все обмотки, кроме сетевой. Первичная доматывается до заполнения последнего слоя (для уменьшения тока холостого хода). Желательно собрать трансформатор без вторичных обмоток и проконтролировать ток холостого хода “первички”. Обычно ток укладывается в пределах 80-120 мА, если превышение значительное, то тре­буется домотать сетевую обмотку.

При сборке трансформатора стыки половинок сердечника промазать пастой из ферромагнитной пыли на эпоксидной смоле. Ферромагнитную пыль легче всего получить, спилив ал­мазным надфилем грани ферритового кольца проницаемостью 2000-3000. В качестве силового трансформатора можно использовать и другие типы сердечников (наилучший конечно - это ТОР). При значениях тока холостого хода более 200 мА, трансфор­матору сложно найти такое место в трансивере, чтобы не было слышно наводки в 50Гц.

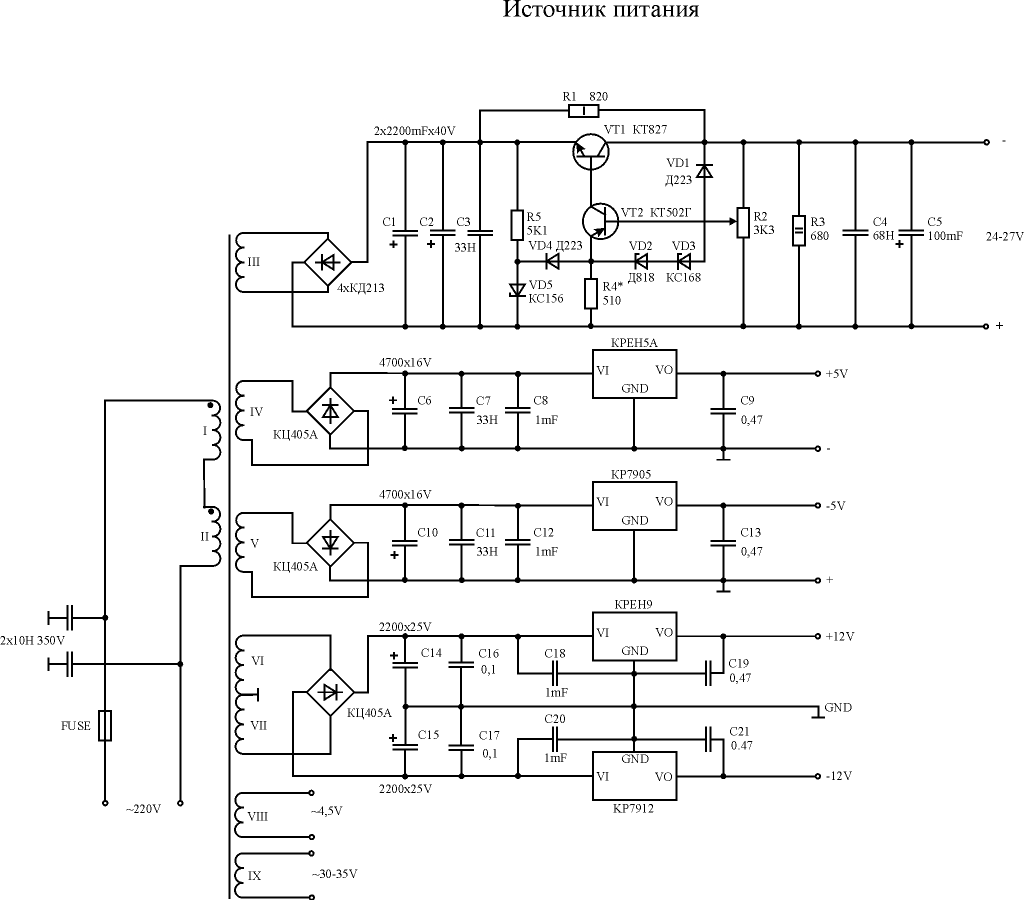

Маломощные стабилизаторы применены типовые - 142 серии. Стабилизаторы положительных источников прикручиваются непосредственно на перегородку в трансивере, а на отрицательные напряжения через слюдяные прокладки. Очень часто при неправильном монтаже стабилизаторы возбуждаются, для того чтобы это не произошло, выводы стабилизаторов непосредственно возле корпуса блокируются емкостями порядка 10-100 мкФ. Стабилизатор +24В отрабатывался методом “проб и ошибок”. Хотелось изготовить максимально простой и надежный источник. После многочисленных проверок различных идей и версий таких устройств “вызрела” простейшая схема стабилизатора, который подходит для питания транзисторных выходных каскадов с напряжением от 12 до 27В. Стабилизатор с защитой от К.З. Максимальный ток, который обеспечивает один транзистор КТ827 достигает 20А. Выходной каскад на КТ956А потребляет не более 10А, потому можно ограничится током в 8-10А, этого достаточно для получения 100Вт выходной мощности. Ток, при котором срабатывает защита, выставляется при помощи резистора R4. Чем выше номинал резистора, тем меньше ток, при котором срабатывает защита. Резистор R1 служит для надежного запуска стабилизатора. В момент, когда выходной каскад не работает и ток, который потребляется по +24В равняется 0, напряжение на выходе стабилизатора может повышаться до входного уровня. Чтобы этого не произошло, включен нагрузочный резистор R3. Его номинал зависит от утечки транзистора КТ827 и номинала R1. Собранный стабилизатор следует нагрузить на мощное проволочное сопротивление и выставить ток, при котором срабатывает защита. Положительный момент этой схемы еще в том, что регулирующий транзистор крепится к шасси без изолирующих прокладок. Недостатки - небольшой коэффициент стабилиза­ции, индивидуальная настройка при замене транзистора.
