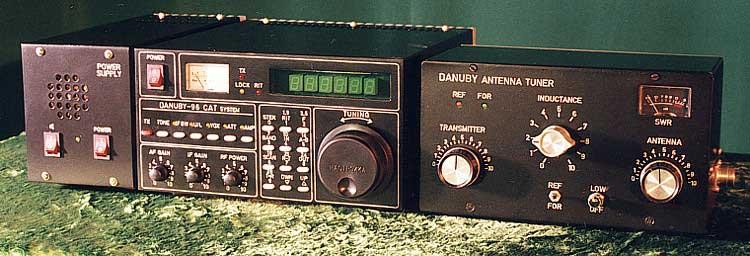

Далее описаны узлы ТРХа размещенные на основной плате №5. Для удобства приведены схемы каждого узла в отдельности. Плата является продуктом эволюции основных плат №2,3,4 которые описаны здесь. В плате воплощены проверенные временем схемотехнические решения. Основные критерии выбора схемотехники: высокие параметры, простота, относительная дешевизна постройки.
-
Схема основной платы №5 (приведена без узлов "УНЧ", "Автоматика" и "Опорный генератор" ).

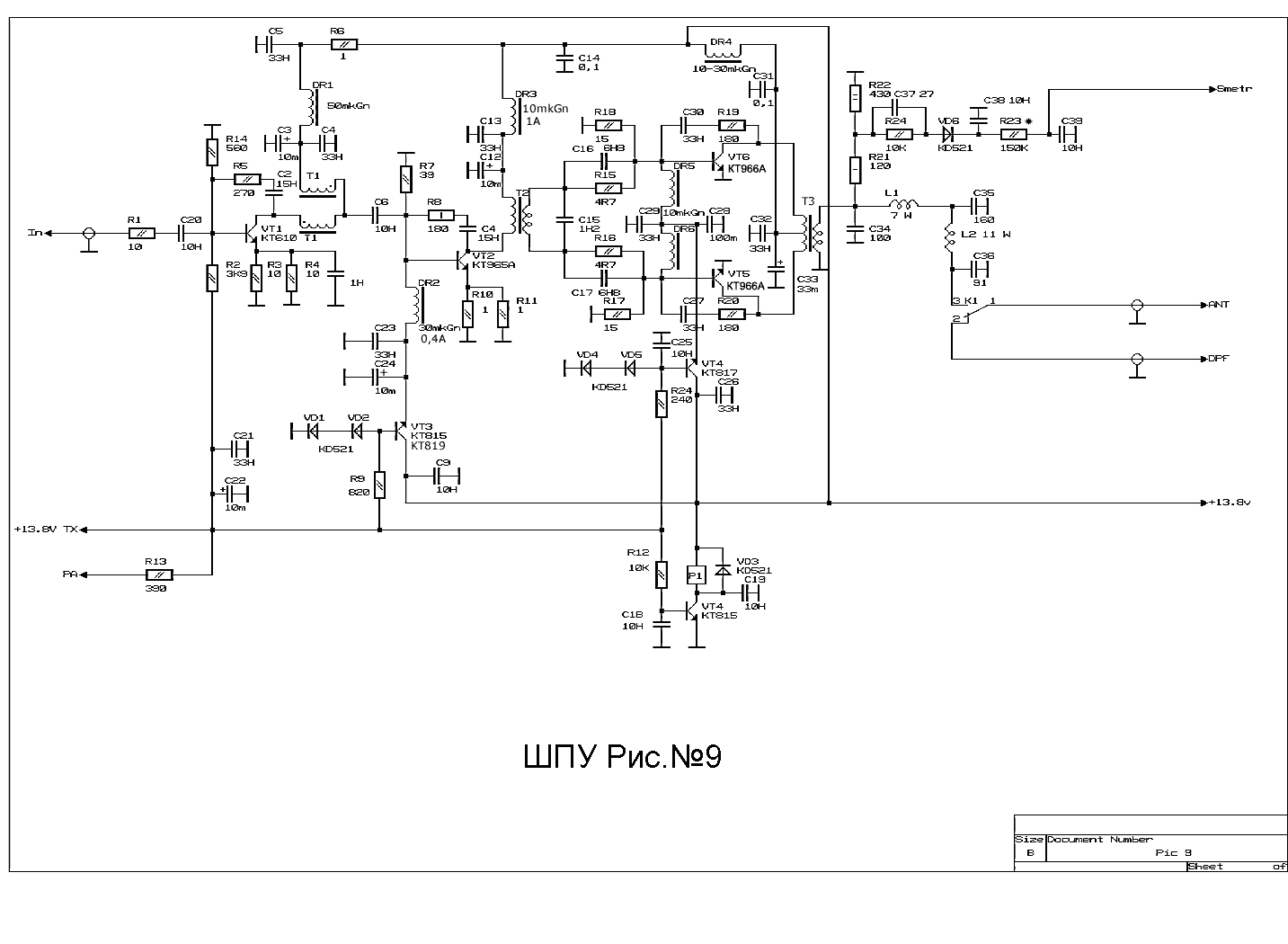

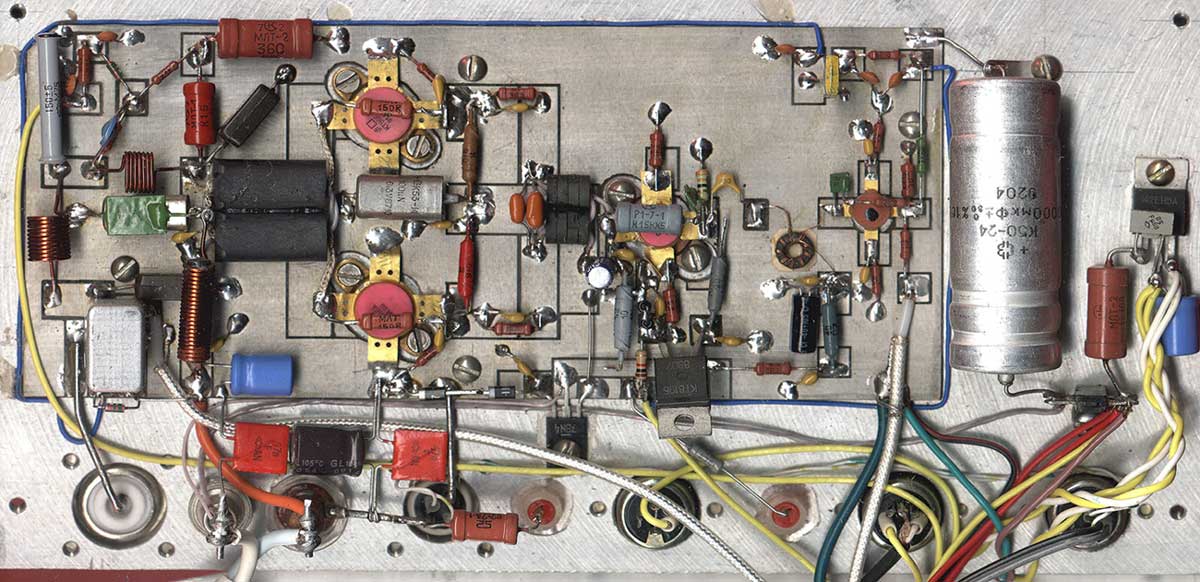

Возможно применение в трансивере двух модификаций ШПУ, которые отличаются только типом применяемых выходных транзисторов. С транзисторами КТ966А выходная мощность может достигать 80Вт, с транзисторами КТ967А до 100Вт.
- Схема платы ДПФ (диапазонные полосовые фильтры)
- Фото платы ДПФ фото_1 , фото_2.
На плате ДПФов расположены широкополосный усилитель высокой частоты (VT1), первый каскад усилителя передатчика (VT2), аттенюатор, девять полосовых фильтров, которые включаются дешифратором DD1 управляемым двоично-десятичным кодом по шине D, поступающим от синтезатора частоты.
Катушки.
Каркасы катушек диаметром 7,5мм.
Катушки связи мотаются поверх основной, катушки ДПФов – у нижнего (земляного) вывода, а на основной плате (L9) в середине основной катушки. Намотка катушек основной и связи обязательно мотается в одном направлении, с соответствующей распайкой земляного и «горячего» выводов. Витки можно фиксировать при помощи ниток, парафина, колечек нарезанных из эластичных поливинилхлоридных трубок или кембрика подходящего диаметра.

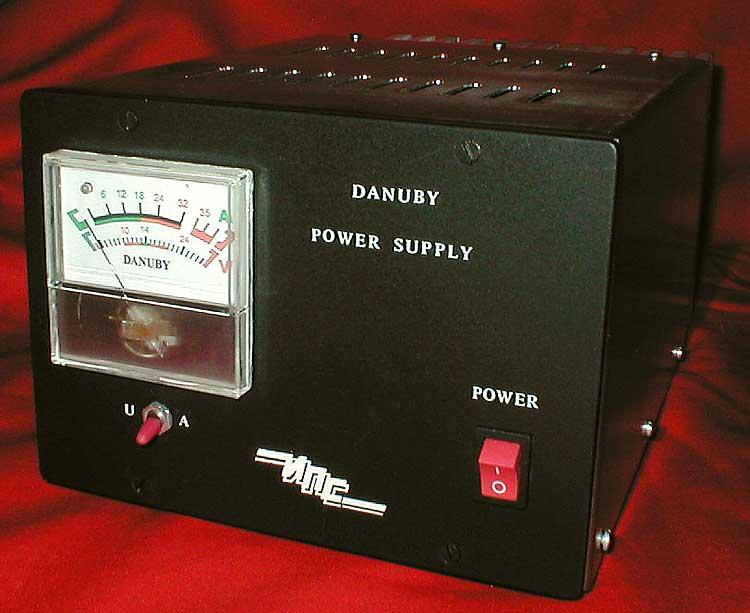

Обеспечивает рабочее напряжение 13,8В, током до 16-20А в зависимости от варианта комплектации. Защищён от КЗ. Имеет внутреннюю регулировку рабочего напряжения и предельного тока, при котором срабатывает защита от КЗ.
Блок питания выполняется в отдельном корпусе для того, чтобы не увеличивать габариты и вес трансивера, который часто используется для работы в полевых условиях и запитывается от аккумулятора. Фото БП смотреть в приложении «Фото».
