Образцы изготовления моточных элементов

Катушки.

Каркасы катушек диаметром 7,5мм.

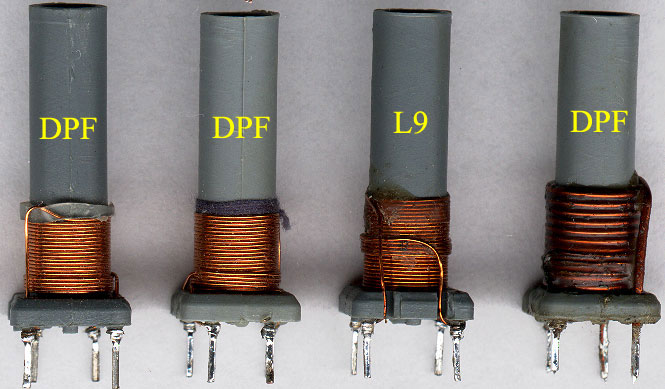

Катушки связи мотаются поверх основной, катушки ДПФов – у нижнего (земляного) вывода, а на основной плате (L9) в середине основной катушки. Намотка катушек основной и связи обязательно мотается в одном направлении, с соответствующей распайкой земляного и «горячего» выводов. Витки можно фиксировать при помощи ниток, парафина, колечек нарезанных из эластичных поливинилхлоридных трубок или кембрика подходящего диаметра.

Ни в коем случае не нужно пропитывать намотку каким-либо клеем! Т.к. время полимеризации клея чаще всего трудно предположить и весь этот период будет меняться диэлектрическая проницаемость – соответственно и индуктивность катушки, что приведёт к постоянной неконтролируемой расстройке контуров. Катушки L9,L14 – обмотка 1-2 22витка, обмотка 3-4 5 витков, провод ПЭЛ 0,27мм.

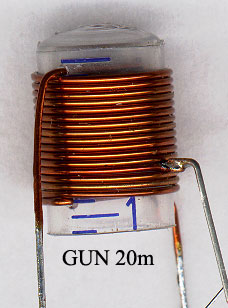

Катушка ГУНа на 20м.

Мотается на каркасе из шприца.

Трансформаторы.

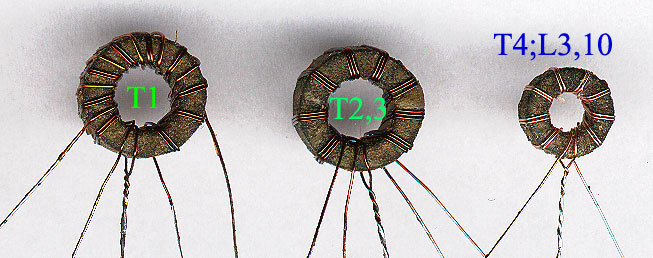

Прежде, чем наматывать трансформаторы - обязательна изоляция кольца какой-либо плёнкой – это может быть тонкая лакоткань, фторопластовая жесткая плёнка. Главное требование – чтобы провод при намотке не замкнул на острых гранях кольца. Как вариант, возможно окунуть кольцо несколько раз в какой-либо лак с последующей просушкой каждого слоя и затем мотать поверх такого варианта изоляции. Намотка провода должна быть равномерной по всему кольцу с плотным прилеганием провода к кольцу. Скрутку не применяю – на фото видно, что провода не скручены, а расположены рядом друг другу. Если намотка ведётся в три провода – обычно средний используется для одной катушки, а крайние для другой. На фото это видно – Т2,3. У Т1 первичная обмотка располагается между витками вторички – более толстый провод на фото.

Трансформаторы основной платы намотаны на кольцах 1000НМ, диаметром 7мм, провод ПЭЛ 0,27мм: TV1 1-2 5 витков, 3-4-5 12 витков в два провода, начало с концом соединены образуют вывод №4. TV4,L3,L10 9 витков в два провода, начало одной обмотки соединено с концом второй – образуют средний вывод. TV2,TV3 – 9 витков в три провода. Обмотки в TV2 соединены аналогично TV1.

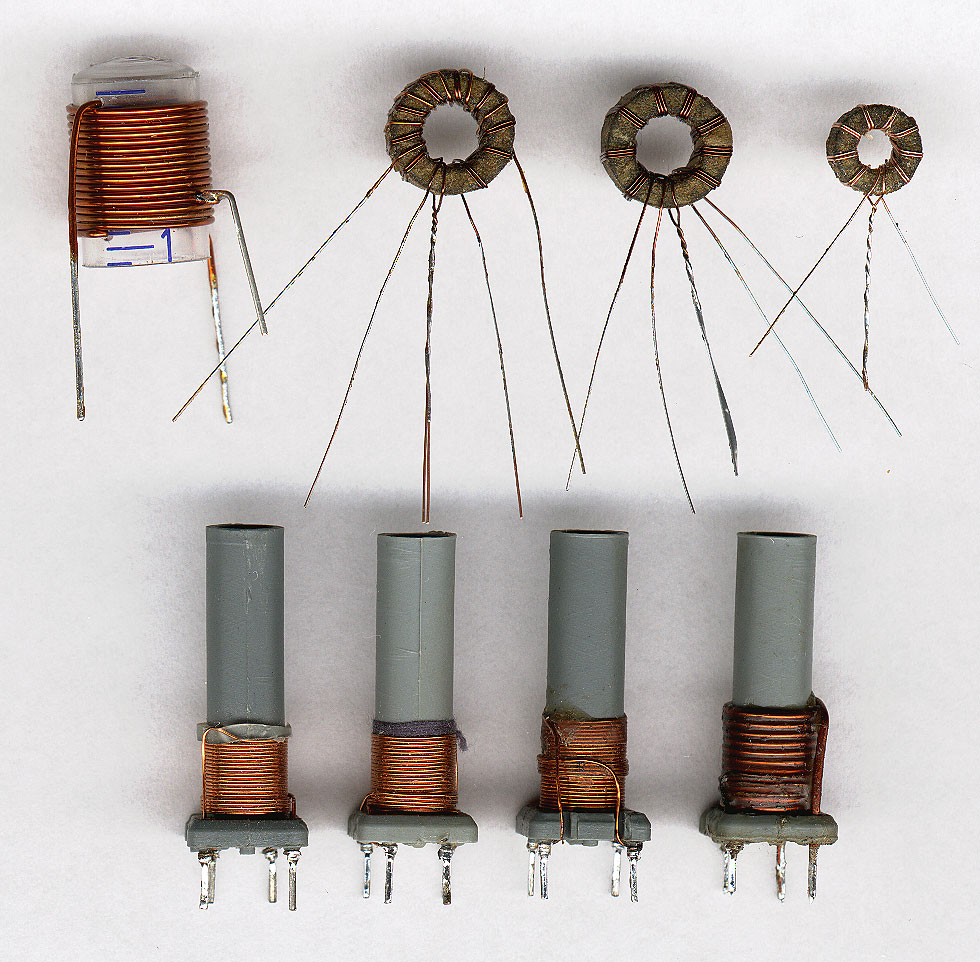

Фото катушек и трансформаторов.

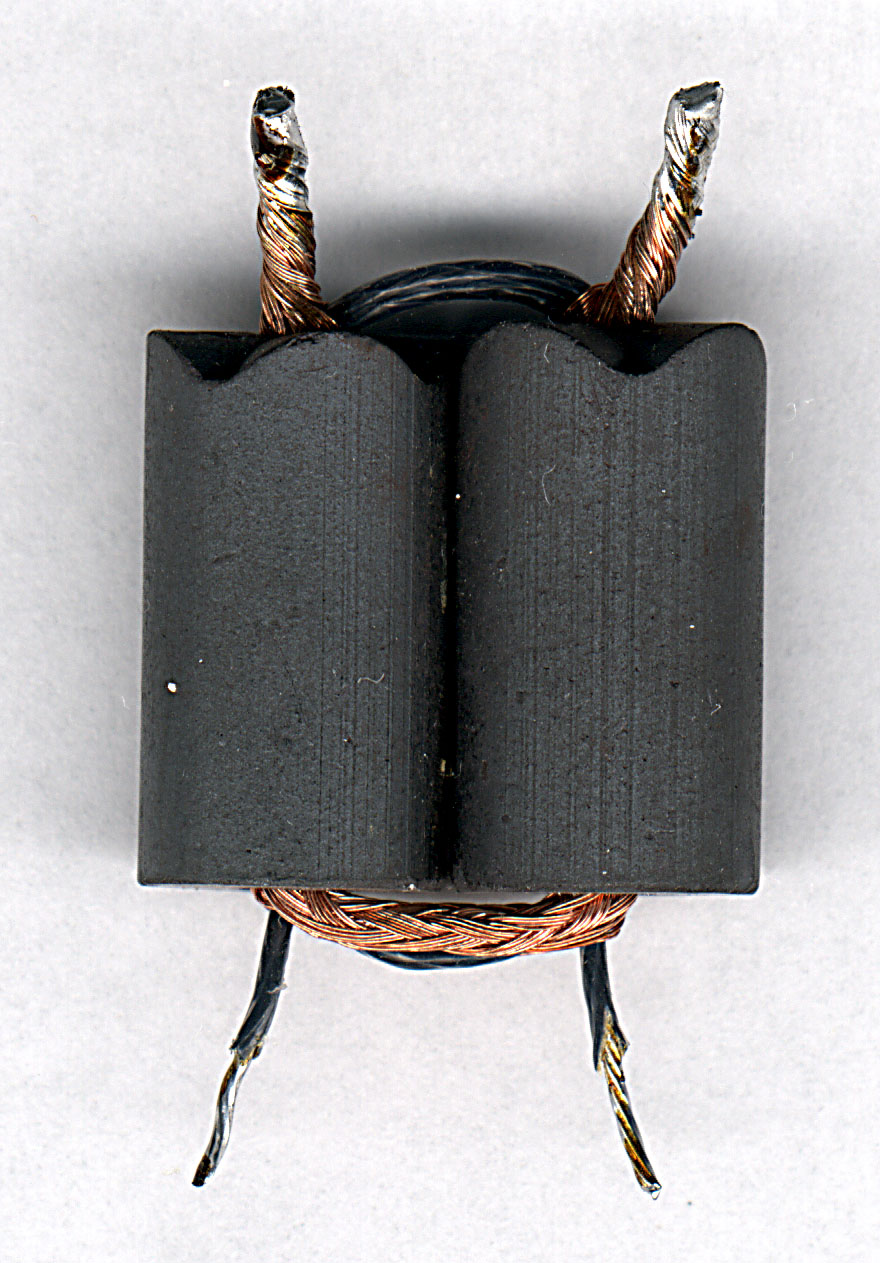

«Бинокли» ШПУ.

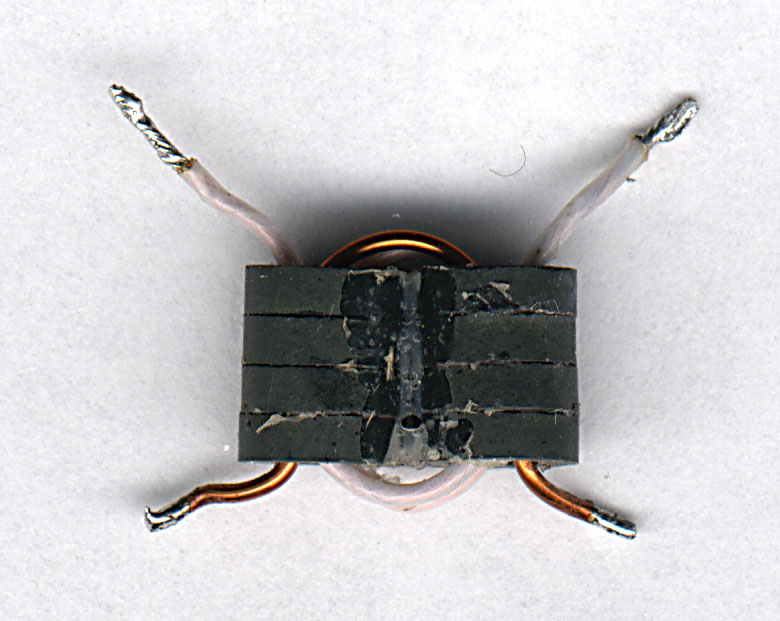

Для изготовления «биноклей» применяются как кольца, так и ферритовые трубки. Для Т2 кольца К7 из феррита 1000-2000, по 4-ре кольца в каждой половине «бинокля». Обмотки выполнены из обычного провода – первичная обмотка из многожильного провода во фторопластовой изоляции, вторичная обмотка ПЭЛ 0,8-0,9мм. Для «бинокля» выходного каскада применяются ферритовые трубки проницаемостью около 1000. Но можно применять и набор колец внешним диаметром 10-12мм. Общей длиной набора 20-25мм. От проницаемости феррита будет зависеть АЧХ ШПУ. Бинокли нужно изолировать от металлизации платы – подложить под них изолирующие подкладки из картона. В выходном бинокле для первичной обмотки используется экран от тонкого коаксиального кабеля. Внутри которого протягивается вторичная обмотка из многожильного жесткого провода в термостойкой изоляции (фторопласт).
