Даем немного информации по подключению кабелей от SDRа к компьютеру.

Внешний вид со стороны разъёмов.

Разъемы

1. Верхняя плата — это плата ДПФов. На ней байонетный разъём ANT — подключение антенны или соединение с внешним УМ. Разъём XS11 — подача питания отдельно на плату (слева шпинёк это плюс, правый — минус). Можно подавать 13,8—16В нестабилизированного напряжения — на плате установлены два дополнительных стабилизатора на 12В и на 5В.

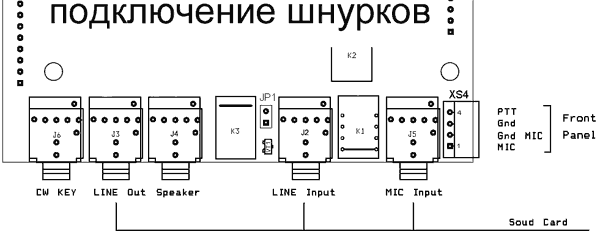

2. Плата в середине — это плата TRX.

• CW — подключение телеграфного ключа — джек папа 3,5мм стерео — два выхода — замыкаем на корпус — один вывод получаем серию тире, второй вывод — серию точек
• Line OUT — вот тут внимание! - обозначил его так, как он и обозначается на звуковой карте при соединении этого разъёма со звуковой картой. Это вход передатчика. Не забывайте, что на славянской территории мы называем все «тумблера» на стенках квартир выключателями, а американцы и вся остальная «цивилизация» эти тумблера называют включателями. Посему — чтобы не возникло разночтений в различных описаниях и все обозначения на моем варианте SDR совпадали в названиях с аналогичными разъёмами на SDR-ах иных производителей — называю их так, как они названы в американской версии SDR-а. Этот вход соединяем с линейным выходом звуковой платы. А американцы пишут TO LINE OUT, т.е. «на линию выход» — по иному — «соединить с выходом». По нашему этот разъём бы назывался «линейный вход».
• Speaker — этот разъём подключен параллельно разъёму Line OUT контактами реле К3. В режиме приёма он обеспечивает «типа самопрослушивание» — чего у нас идёт со звуковой карты в передатчик SDR-а. В режиме передачи этот разъём контактами реле «садится» на землю, дабы не возникло акустической связи.
• Line IN — соединяем с одноимённым разъёмом на звуковой карте. Т.е. это выход ПЧ 12,5кГц приёмника SDR-а («линейный выход»). Важно правильно соединить шнурки каналов I-Q со входами звуковой карты. Как проверить? Просто — если не получается подавить зеркальный канал — скорее всего перепутаны местами эти шнурки.
• MIC — микрофон. Этот разъём подключен параллельно разъёму XS4. Соединяем его с микрофонным входом звуковой платы, если он будет задействован у вас.
• XS4 - разъём для микрофона с тангентой. Так называемой «мыльницы» или микрофона с кнопкой «приём-передача» на нём. Т.е. на американском варианте SDR-а на корпусе трансивера есть разъём для подключения такого микрофона. Тот разъём соединяется внутри SDR-а кабелем с разъёмом XS4. Вот такая «американская заморочка» с микрофонными разъёмами была оставлена при разводке платы, для желающих полностью скопировать американскую версию. Т.е. на корпусе крепим разъём для микрофона, который соединяем с разъёмом XS4 и выводим на звуковую карту с разъёма MIC. Чем это удобно? Кнопка РТТ у вас в руках. Не нужно выводить дополнительный шнурок на педаль TX-RX. В случае, если вы не пользуетесь кнопкой РТТ на микрофоне, а работаете только педалью — тогда из разъёма XS4 можно вывести шнурок на педаль.

Распиновка разъёма

Земля на микрофон пин № 2 и общая земля платы пин № 3 разделены. Следует это учитывать, если задумаете использовать разъём XS4 для вывода шнурка педали.

3. Нижняя плата — это плата «Автоматики». Слева разъём J1 — разъём стабилизированного питания 13,8—14,5В. В принципе, можно подавать и не стабилизированное, т. к. используются внутренние стабилизаторы DA1,DA3 на 5В и 12В. Но желательно ограничить максимальное напряжение на этом входе 15—15,5В. Т.к. стабилизаторы достаточно (особенно DA1) греются из-за большого падения напряжения на них. Посему — при подаче нестабилизированного напряжения при бросках напряжения в сети возможен перегрев стабилизаторов.

Разъём EXT Control — это разъём для подключения внешней различной периферии. Распиновку это разъёма — смотрим в американских мануалах оператора.

Разъём LPT - по этому разъёму идёт всё управление SDR-ом от компьютера. Соединяем его с одноимённым разъёмом (принтерным) на системном блоке компьютера качественным (!) шнурком. Что такое «качественный»? Это как правило толстый кабель в котором многожильные проводки в хорошем экране. Есть достоверная информация от пользователей этой техники о том, что хилый кабель снижает пороговую чувствительность приёмника и ухудшает его помехозащищённость. Разъёмы этого кабеля — спаиваем одноимённые пины в разъёмах. Т.е. № 1 в маме с № 1 в папе, № 2 мамы с № 2 папы и т.д. Пины № 18—25 на корпусе.

Весь расклад по подключению SDR-а можно прочесть и у янок — папка Manual, файлы «SDR-1000 Operating_Manual_v1.6.2», «SDR-1000 Operating_Manual_v1.8.0»

Соответствие обозначений плат американской версии и версии UT2FW. Плата ДПФ — у янок это плата BPF, плата ТРХ — TRX, плата «автоматика» — PIO.

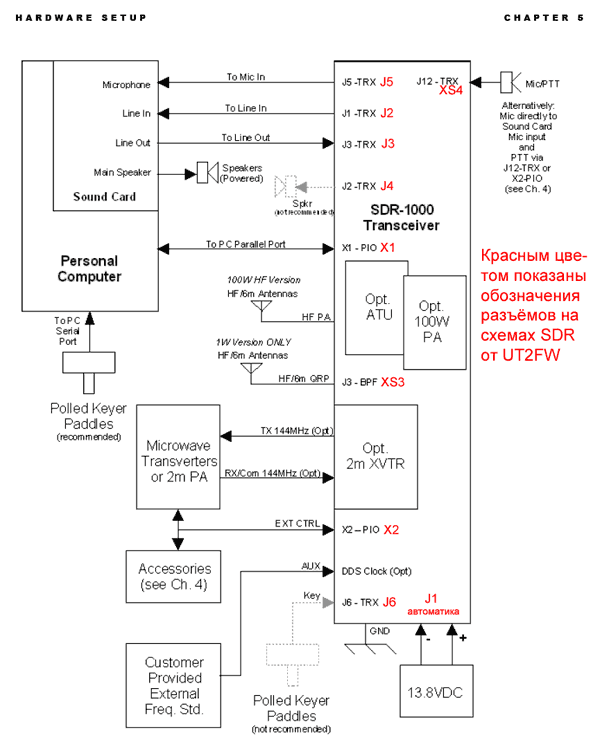

Структурная схема подключения СДРа к компьютеру и возможная периферия — стр. 15 из мануала оператора v1.8.0

По остальным более детальным вопросам подключения - смотрим в американских мануалах. Для заказчиков к "железу" в обязательном порядке прикладывается компакт-диск с более подробной информацией по всем вопросам подключения различных версий SDR трансиверов.
