Измерение «шумовой дорожки» (односигнальной избирательности) трансиверов

Последнее изменение 29.03.05г.

С подачи Ильи RW3FY проведены измеренияшумовой дорожки вблизи частоты кварцевого генератора 3.594МГц с помощью компьютерной программы Spectrogram Gram, автор Richard Horne. Точнее, целью задачи было посмотреть шумовую дорожку синтезатора с AD9832 от UT2FW-RX6LDQ и для сравнения синтезатора TS-850S. Программу можно скачать здесь – Скачать 248кБ.

Трансивер DN2000 – основная плата №5, синтезатор с AD9832.

Трансивер TS-850S номер 21100316, пока не подвергался «доработкам».

Трансивер IC-765 появился в шеке уже позже того, как была составлена табличка измерений на первые два ТРХ – поэтому колонка с измерениями «пристёгнута» сбоку таблицы. Комментарии по 765-му ниже. Метод измерения – на антенный вход подан сигнал от кварцевого генератора на частоту 3.594МГц уровнем 50мВ (это 59+60дБ). АРУ, УВЧ, АТТ отключены.Измеряется НЧ сигнал цифровым мультиметром M890G на низкочастотном выходетрансивера. За минимальный НЧ уровень принят шум тракта в 0,05В. Колонка«Напряжение НЧ В» - низкочастотное напряжение на выходе трансивера. КолонкадБ – превышение в децибелах над уровнем 0,05В. В колонках измеряемых TRXМГц\полоса кГц – приведены измеренные частоты и полосы приёма относительночастоты генератора 3.59400МГц.

Напряжение НЧ В DN-2000 МГц/полоса кГц TS-850S МГц/полоса кГц дБ IC-765 МГц IC-765 сдоделками от 25.01.05, МГц TS-570 отRU6AI МГц\полоса кГц FT840 от RU6AI МГц\полоса кГц DN-2000 c FST3125 FT-757GX
0.05 3.7 3.7   3.7 3.7 14.06546 13.032 3.7 3.7
0.06 3.62582 3.64895   3.62723 3.62710 14.17096   3.6400 3.6289
0.08 3.61803 3.62641   3.62259 3.62128   13.85675 3.62328 3.6182
0.089 3.61462\20,6 3.62380\29,8 5 3.61912 3.61530     3.62035 3.6162\22,2
0.09 3.61452 3.62365   3.61900 3.61536 14.24562\126,4 13.91767\454,3 3.62027 3.6164
0.1 3.61322

3.61871

  3.61497 3.61500 14.26741 14.01591 3.61830 3.6149
0.12 3.60952 3.61416   3.61186 3.61092 14.280 14.12698 3.61334 3.6124
0.13 3.60952 3.61416   3.61035 3.60942   14.16141 3.61195 3.6116
0.15 3.60823 3.61067   3.60888 3.60722 14.30344\68,5 14.21103\160,9 3.60947 3.6106
0.158 3.60635\12,4 3.60987\15,9 10 *** 3.60638   14.21217\159,8 3.60874\14,74 3.6104\16,4
0.17 3.60556 3.60914   *** 3.60602   14.21372 3.60799 3.6101
0.2 3.60356 3.60743   *** 3.60568 14.31849 14.26011 3.60618 3.6098
0.25 3.60176 3.60547   *** 3.60301 14.33377\38,2 14.28076\91,3 3.60394 3.6077
0.281 3.60038\6,4 3.60467\10,7 15 *** 3.60282   14.36540\6,6 3.60323 3.6071\13,1
0.3 3.59958 3.60415   3.59735 3.60278   14.36590 3.60280 3.6067
0.4 3.59781 3.60226   3.59730 3.60108   14.36890 3.60070 3.6058
0.5 3.59767\3,5 3.60122\7,22 20 3.59727 3.60035   14.36915 3.59966 ***
0.75 3.59747 3.59988   3.59724 3.59931 14.37038 14.36964 3.59726 ***
1.0 3.59734 3.59914   3.59717 3.59864 14.37065 14.37013 3.59711 3.5973
1.25 3.59698 3.59872   3.59714 3.59832 14.37089 14.37184 3.59701 3.5968
1.5 3.59658 3.59835   3.59712 3.59830 14.37108   3.59687 3.5964

Эта метОда измерения принята для оценочногоизмерения качества приёмника при появлении помехи уровнем 59+60дБ.На различных страничках сайта приводились подобные измерения, дабы неударяться в их поиски – приведу их здесь. Но нужно учитывать, что предыдущиеизмерения нельзя сравнивать с выше приведёнными, т.к. сигнал подавалсякак от кварцевого генератора, так и от ГСС-ов Г4-102 или Г4-158. Конечноже, вносилась погрешность в измерения за счёт самих шумовых характеристикприборов. Далее параметр «полоса» - это шум приёмника равный чувствительности,т.е. 0,158В на НЧ выходе трансивера. Для рискнувших поглазеть на качество ГПД или синтезаторов своих трансиверовнекоторые рекомендации по пользованию. Берём любой кварцевый генератор,частота которого попадает в полосу приёма вашего трансивера. Желательногенератор сделать на малошумящем транзисторе. Большой ВЧ уровень на еговыходе не требуется, т.к. он может заблокировать приёмник. Т.е. рассчитывайтена предполагаемый максимальный динамический диапазон вашего приёмника– более 50мВ, как правило, не потребуется. Можно взять старый ламповыйГСС. В крайнем случае - попросить соседа поставить на каком-либо ВЧ диапазоненесущую своим UW3DI. «Базовый принцип» - качество подаваемого сигналана антенный вход TRX должно быть явно выше, нежели качество применяемогосинтезатора (ГПД) трансивера. НЧ выход трансивера соединяем с линейнымвходом звуковой карты компьютера. Подбираем уровни усиления такими, чтобыне было заметно перегрузки, как каскадов трансивера, так и звуковой карты.Пик несущей на экране монитора при регулировке усиления растёт до какого-топредела, дальнейшее увеличение которого не наблюдается, а только начинаетподниматься вверх «подошва» картинки. Вот нужно и остановиться на моменте,когда пик несущей уже не ползёт вверх.

Установки «базовые» галок в программе от Ильи RW3FY –Sample Rate --- 44k Resolution --- 16 bit Type --- Mono Display Type --- Line (Чтобы как на нормальном спектроскопесмотреть, а не водопады всякие) Scale --- 90 dB Palette --- CB (Чёрный фон --- глазам полегче. Для печатиставьте BW --- с белым фоном. Ну а user, понятно, чтоб красиво и в цвете--- ежели захотите на сайте картинку выложить) Time Scale --- 20 msec Cursor Offset --- 0Hz Freq Scale --- Linear (для измерения шумов и палок, намой взгляд, так удобнее) FFT Size --- 4096 points (Число точек БПФ. Чем больше,тем выше разрешение (более узкий фильтр), и тем меньше диапазон просмотра--- поигравшись этим параметром совместно с полосой и разрешением, выбираемудобный для просмотра на интересующей отстройке режим, если не подходитуказанный мной --- например, если хотим увидеть шум на большей отстройкеи чутья не хватает, делаем более широкий фильтр) Freq Resolution --- 10.8Hz (разрешение, оно же полосафильтра --- как в обычном спектроскопе. При выставленном 10.8Гц поправкадля получения размерности дБ/Гц шумов составит 10.3 дБ) Band --- 240...2996 Hz (Поскольку у трансивера ширшефильтра нет, то и ставить ширше смысла тоже нет. Если есть тракт с 20кГцполосой по выходу --- можем ставить и все 20кГц и наблюдать шум и палкина отстройках до тех же 20 кГц) Spectrum Average --- 99 (Сглаживание кривой или, по-научному,регулировка видеофильтра. Когда меряем --- делаем побольше, чтоб не мельтешило,когда настраиваем --- поменьше, чтоб реакцию цепи без задержек видеть.) Pitch Detector --- On Recording Enable --- On (Возможность записи в .wav-файл,который при включении опции она предложит создать. Файл этот нам не особонужен, но при его наличии и включенной опции она даёт сохранить картинкуэкрана)

После этого даём несущую сприличным уровнем в центр полосы трансивера и смотрим спектр, стараемсявыжать максимальный уровень сигнала. Фильтр в трансивере, понятно, делаемпоширше, АРУ или самую медленную, или вовсе отключаем. Желательно пройтисьпо всем диапазонам и по максимальному количеству частот --- сколько нелень, и на сколько хватит времени. Прога дает и сразу дБ/Гц смотреть,только в узкой полоске. Ну а уровни, то, что соответствует положению курсорчика,она внизу пишет. Для того, чтобы сохранить картинку, нажимаем последовательно : Save-> Stop Save -> Stop. Далее, заходим в меню File, выбираемSave Image -> Window Image. И картинка спектра у Васв кармане, то бишь на диске.Измеряем уровень шума на заданной отстройке относительно вершины сигнала--- курсор сначала на вершину, засекли уровень, потом на шумовую дорожкув нужное место, засекли уровень, и вычитаем одно из другого, получилиминус чего-то-там децибел. Это есть относительная мощность шума в выбраннойнами полосе фильтра анализатора. В моём примере стоял фильтр 10.8Гц. Далеепересчитываем эту величину в децибелы-на-герцы, вычтя поправку, равную10log(Полоса фильтра/1Гц), т.е. в нашем случае 10log(10.8/1)=10.3 дБ. Предположим, намерили на 200Гц отстройке уровень -69 дБ относительно несущей,тогда имеем относительную спектральную плотность шума -79 дБ/Гц. Еслифильтр (т.е. разрешение) выставляли не 10, а 100 Гц --- то поправка будет20 дБ, и т.д. Т.е. по картинке можно без проблем посредством линейки и калькулятораполучить спектральную плотность шума в любой точке, при условии, что знаем,какое разрешение спектроанализатора было при её снятии выставлено. Нуи, конечно, также измерить уровни любых других компонент, если они бытам были. Это по картинке, а непосредственно в программе все уровни меряетекурсором, внизу указывается уровень в децибелах и частота, соответствующиеположению курсора.

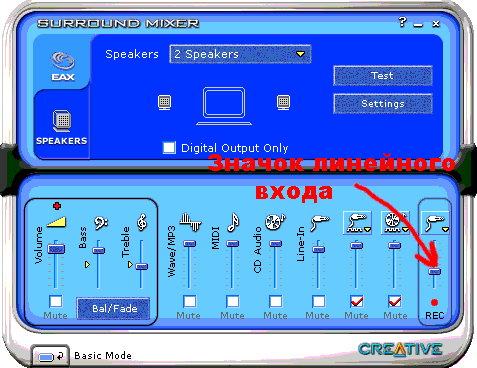

В случае применения "креативовской" звуковухи нужно выставитьуровни и в менюшке её програмного микшера.Для примера привожу картинку, что рисуется в моём компе –звуковая от Creative SB Live!

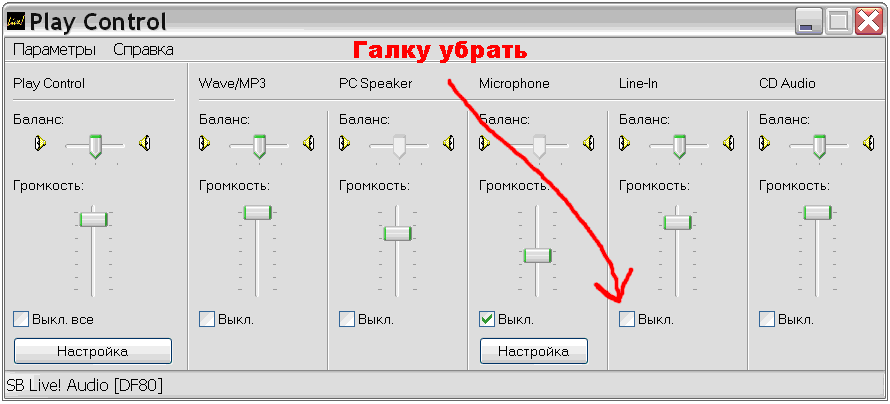

Ну и соответственно включить линейный входв самой винде – в Windows ХР это выглядит так

Движками на обеих картинках выбрать требуемый уровеньусиления.

Смотрим картинки шумовых дорожек – трансиверDN2000 синтезатор с AD9832, описание его было в ж.Радиомир КВи УКВ №№9,10,11,12.

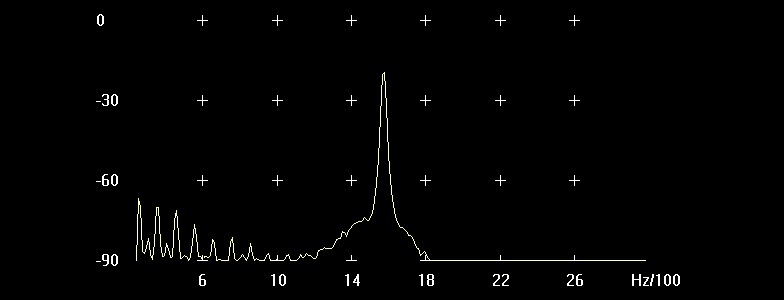

Выше- трансивер запитан от старого "лабораторногоБП" производства 1995года, в котором по видимому уже электролитывысохли... Слева видны клыки от фона 50Гц - никак вначале не мог взятьв толк откуда они вылезли, пока не присоединил параллельно электролитуещё один на 33000мкф. На слух то практически не слышно фона, а программауже его показывает. Вывод - компьютерные спектроанализаторы весьма полезная"штучка" для проверки и настройки даже нашей КВ техники. Тольконужно научиться ими пользоваться и понимать - "чего же на экранемонитора оно нарисовало"???

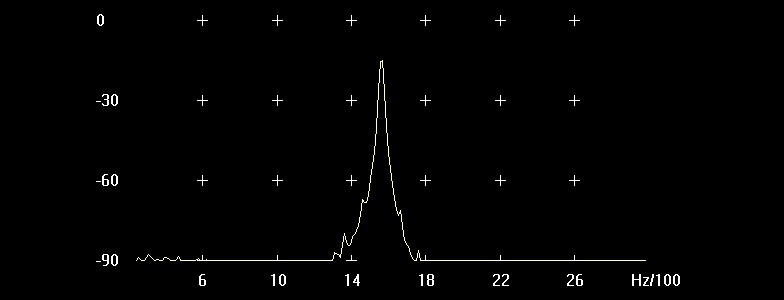

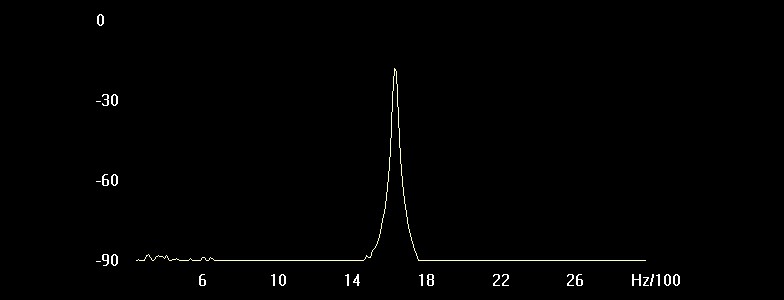

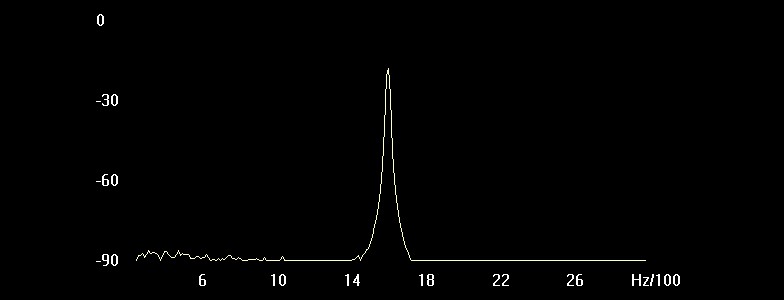

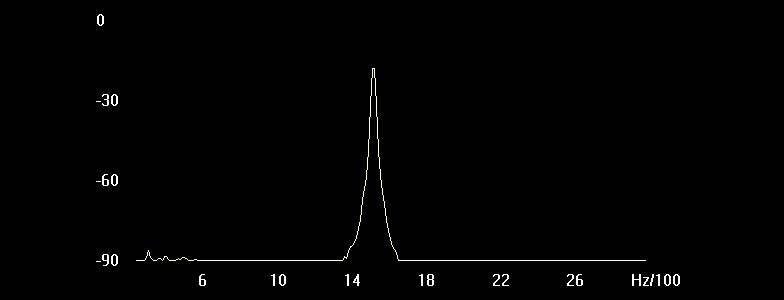

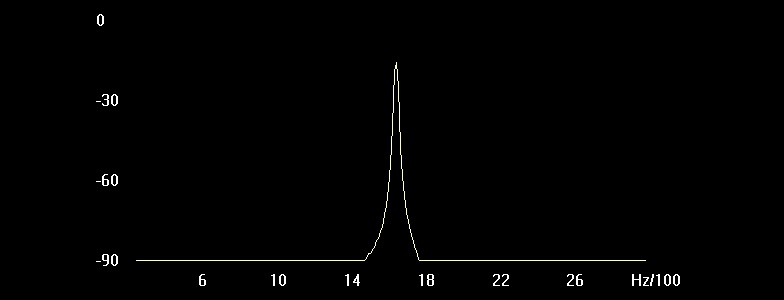

Выше - трансивер запитан от качественного БП со свежимиэлектролитами на 30000мкф в фильтре. Синтезатор трехплатный с AD9832 ненастроенный. Следующие картинки - последовательное "вылизывание" синтезатора.Просмотр специально проводился на таком уровне, чтобы слева от пика гетеродинабыл виден шум ПЧ тракта. Дабы быть уверенным в том, что вижу "шумовуюподошву".

Что в итоге сделано в синтезаторе? Смотрим схемы на => http://www.ut2fw.com/node/46  Плата контроллера - R8,R4 убрать, R5-10k, R6-1k. Плата ГУНов - R51 увеличитьдо 36-43k. И самое важное! - подобрать минимально возможный уровень ВЧс генераторов. Можно включением качественных кремниевых диодов с затворана корпус. Например КД503, анодом в затвор. По информации от UR6EJ - КД522не "прокатил". По информации от RW3FY - "Момент спорный.Я сам не пробовал на эту тему экспериментировать, но Ульрих Родэ пишет,что эти диоды шум запросто могут добавлять --- статья есть на СКР. Нелучше ли попробовать ООС по току в истоки включить? Можно только по постоянному,а можно и по переменному". Как ранее и заострял на этом моменте внимание читателей - подбираю дляГУНов такие полевики, с которыми ещё устойчива генерация при минимальнойВЧ на выходе. Выражаю большую благодарностьИлье RW3FY и Олегу UR6EJ за тот объём проделанной муторной и неблагодарной работы! Большое спасибо вам, чтодо сих пор находите время и терпение заниматься именно делом, а не только"чистым словоблудием", коему уподобилось всецело и без желаниявозвращаться именно к железу большинство гордо именующих себя "конструкторов".

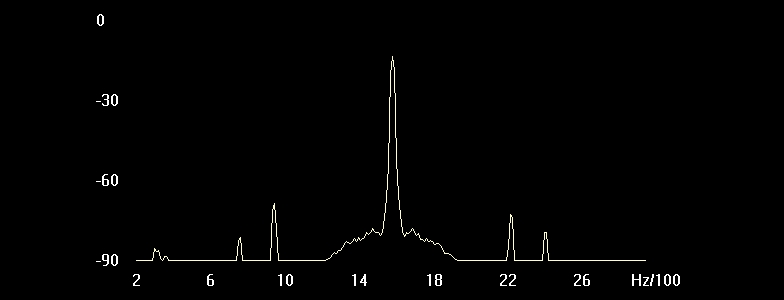

Трансивер TS-850S

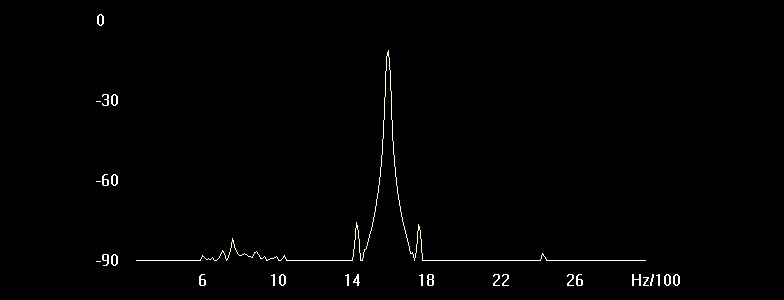

Трансивер IC-765

По 765-му небольшой комментарий. Когда ко мне приехалэтот аппарат – первое впечатление – «вот это машина»!!! ? Давно уже забылпро габариты своего «Сетевого трансивера», а тут сразу вспомнилось… Попередней панели 765-ый 420х147мм, вес почти 18кг!!! Давно искал где купитьтакое «чудо» и долго он ко мне ехал, но все заморочки позади и о них можнозабыть как "во страшном сне". Подкупили меня цифры измеренийлаборатории ARRL – они намеряли у него BDR (блокирование) аж 152дБ!!!Такого забития нет более ни у одного аппарата в табличке их замеров! Чтои подтвердилось при сравнении его с довольно "довольно динамичным"TS-850-ым, но при одной оговорке – пока сигнал помехи не попадёт в полосупропускания первого фильтра. Как только помеха уровнем +60дБ попадаетв полосу пропускания первого фильтра, она глушит или каскад за ним идущий,или второй смеситель – тут нужно ещё разбираться. И шум тракта падает– соответственно невозможно сделать правильные измерения. В табличке этоотмечено как три звёздочки ***. Конечно , при дальнейшем приближении помехик частоте приема мы уже услышим саму помеху, когда она попадёт уже в полосупропускания основных фильтров – в табличке это видно с уровня 0,3В. Нуа остальное видно по табличке.

Дополнение по избирательностиIC-765 появились 25.01.05г. С подачи Георгия UA6CLвведена незначительная доработка улучшающая линейность каскада после первогокварцевого фильтра. Соответственно разгрузился второй смеситель. Устраненаблокировка, что и видно по цифирам измерения. Как только подберу требуемогономинала SMD компоненты, аналогичная доработка ждёт и TS-850SAT.

Трансивер TS-570

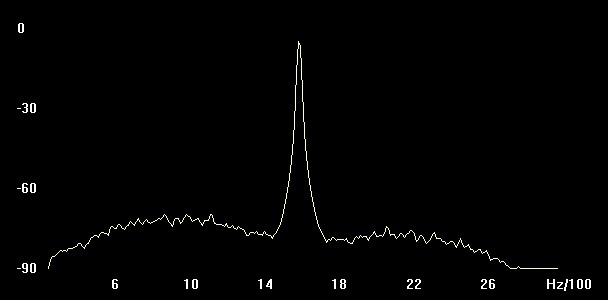

Евгений RU6AI прислал свои замеры трансиверовTS-570D и FT-840. У FT840, на мой взгляд, блокируетсякакой-то из каскадов при приближении помехи ближе 90кГц. А вот про «шумливость»570-го сложно что-то сказать – возможно, что это связано с синтезатором,на что наводит измерение «шумовой дорожки» - смотри картинку замера. Хотяэто под большим вопросом – нужно разбираться… Но замеры дали практическианалогичные результаты с тем TS-570D который был и у меня. Т.к. нужноучитывать ещё чувствительность приёмника, а она вряд ли будет одинаковаядаже у двух подряд идущих с конвейера трансиверов.

14 марта 2005г.были проведены измерения DN-2000 со смесителем на микрухе FST3125.Информацию об этом смесителе дал G3SBI (можно найти в инете поиском).Формирователь меандра на 74АС86. Трансформаторы намотаны на ферритовыхколечках К7 проницаемостью 1000. «Вылизывание» схемотехники под этот смесительне производилось. Он был выполнен на отдельной платке и встроен в TRXвместо «штатного» смесителя на 74АС74+КР590КН8А. Чувствительность трансиверас гарантированной точностью измерить нечем – посему пользуюсь методойописанной на сайте – при подаче 0,5мкВ на антенный вход TRX. Напряжениена НЧ выходе, при подаче 0,5мкВ, со штатным смесителем было 0,249В, сосмесителем на FST3125 0,256В. Т.е. затухание в смесителе на FST3125 немногоменьше. Соответственно «один в один» нельзя сравнивать цифры односигнальнойизбирательности при различной чувствительности, но общее представлениео том - «ху из ху?», из таблички получить можно. Некоторые особенностисмесителя на FST3125 проявились:

  1. Отсоединение одного плеча смесителя не приводило к уменьшению чувствительности.
  2. Поражённая точка присущая ПЧ 8,867МГц, вблизи частоты 14,160МГц, былавыражена раз в 10 сильнее, нежели она проявлена в смесителе на 74АС74+590КН8.Изменение параметров меандра регулировкой скважности выходного сигнала74АС86 на подавление поражённых точек не влияло.

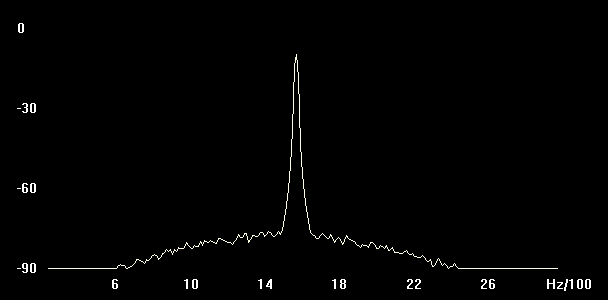

Трансивер TS-50S (измерения от RW3FY)

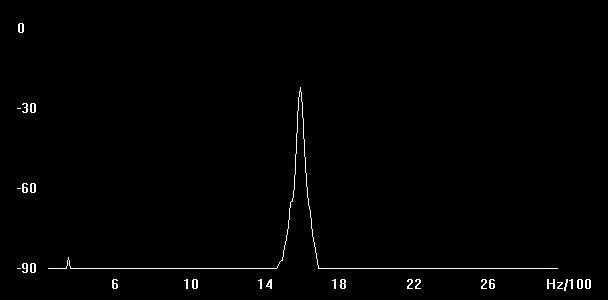

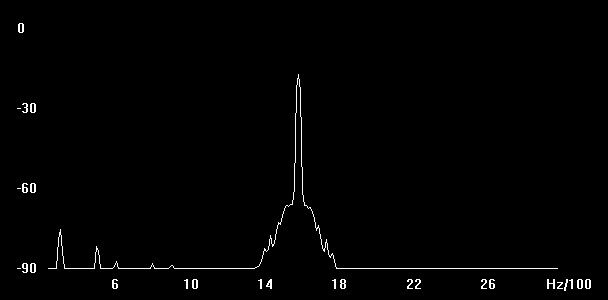

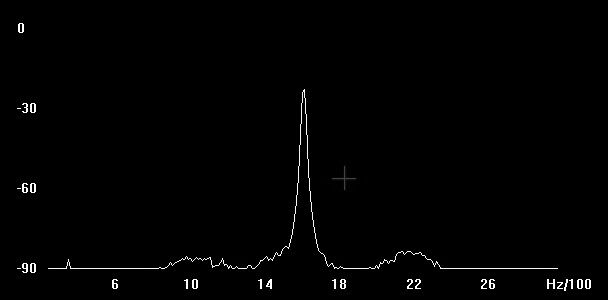

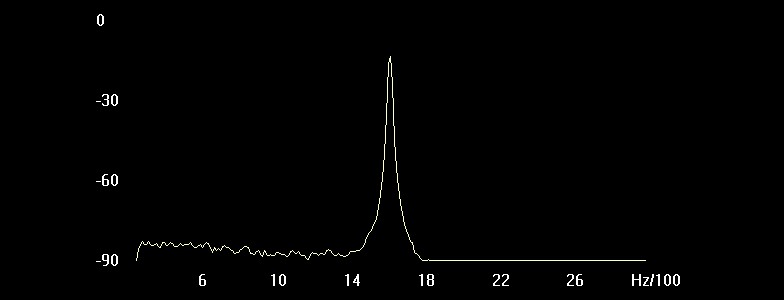

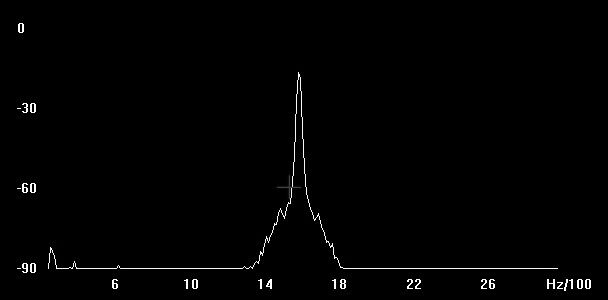

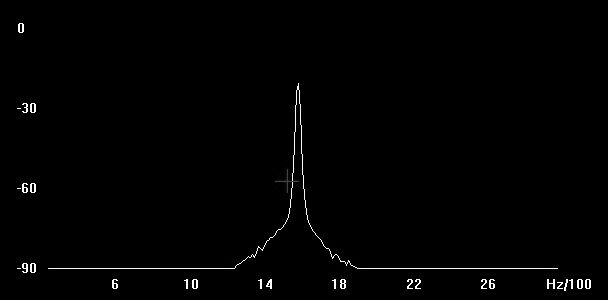

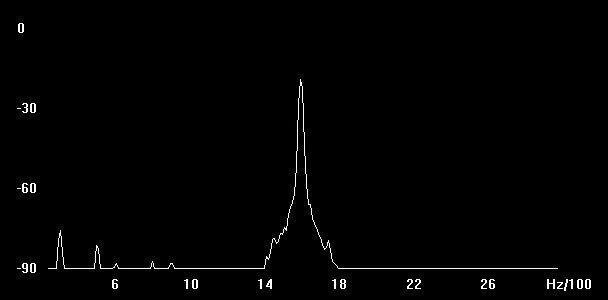

Картинки от Олега UR6EJОн использует версию синтезатора с AD9832. Как выразился Олег: «Нужноиметь пару свободных вечеров, желание и «масло» в голове – и положительныйрезультат будет»! Последовательно от первой до последней картинки виднокак можно «вылизать» сигнал синтезатора. Смотрите !

Олег использовал и другую программу спектроанализатор– его комментарий: «Синтезатор отлаживал с помощью Gramma и SpectaLAB.Вторая еще более удобная прога, т.к. имеется возможность накладывать другна друга до 4х картинок, предустановки как у RW3FY. В итоге удалось опуститьшумовую дорожку не менее чем на 15-18дб и сузить огибающую снизу как минимумв 2 раза». Все аналогичные картинки с пожеланиями авторов проведших измерения могутбыть выложены на сайте автора их можно присылать мылом на ut2fw@mail.ruили любые другие адреса автора, которые есть на СКР и QRZ.RU.Сравните последнюю картинку спектра синтеза Олега с любой из картинокбуржуинских трансиверов и пусть после этого кто-то «кинет в него камень»,что якобы нельзя сделать синтезатор с параметрами лучше, чем в достаточновысокого класса «буржуинах» TS-850SAT, IC-765!!!

(от WEBMASTERa) Пока готовилась статья поступили картинки от других аматеров. Все они прислали "шумовыедорожки" своих VFO измеренные вышеописанным методом. Поскольку подобныекартинки могут поступать и в будущем мною принято решение добавлять ихв конце этой статьи - это упростит доступность статьи для понимания. Весьпредыдущий текст редактироваться не будет. Все сведения об обновленияхстатьи можно будет увидеть в разделе "НОВОСТИ".

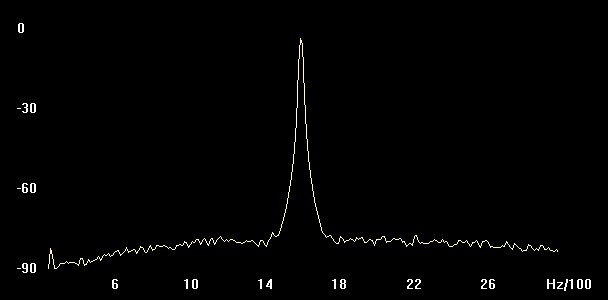

US5EVD прислал дорожку своего FT-890

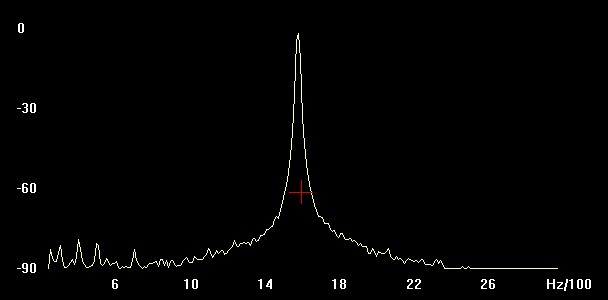

UT7EP прислал дорожку своегоГПД - жаль что нет описания "что это за ГПД такой".

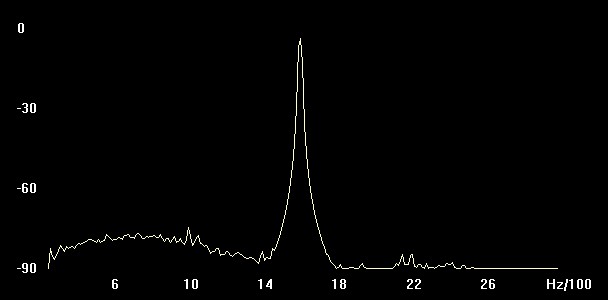

UR6EQ померял свой IC-718 и прислалследующую картинку



Обновление состоянием на 30.05.2005.Информация по ТРХ Yaesu FT-757GX.

Подробное описание методики измерения и замеры другимирадистами смотри в начале этой странички. В этой табличке появилось измерение достаточно не новой модели от YaesuFT-757GX. Привлекло моё внимание к этому трансиверу несколько факторов.

  1. То, что его цена уже имеет «удобоваримую» планку на сегодня.

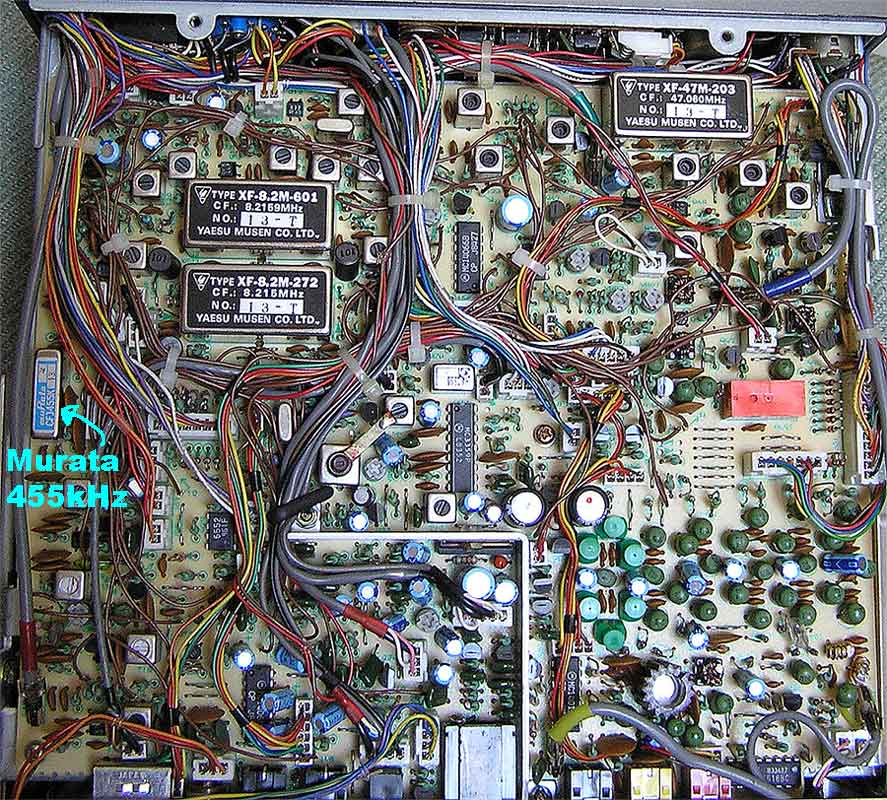

  2. То, что в нём использованы «взрослые» кварцевые фильтры. И даже попервой ПЧ установлен настоящий кварцевый фильтр, а не «муратовская двухкристальнаякозявка». Смотрим фото внутренностей >>> Фильтр по 455кГц от фирмы muRata для наглядности выделен. Такие фильтрыкак «стандартные» обычно устанавливаются в современные «мыльницы», аостальные делаются опционными – т.е. плати дополнительно бабки еслихочешь хороший приём.
  3. То, что перед основным трактом усиления установлен «подчисточный»кварцевый фильтр. Хотя его основная задача обеспечить линию задержкидля правильной работы системы NB, но фильтрацию он тоже обеспечивает.В итоге имеем последовательно 4-ре (за такие то деньги!!!) фильтрующихэлемента пока сигнал попадёт в телефоны. Из них три – это кварцевыефильтры. По 455кГц установлен керамический фильтр. Смотрим схему на http://www.mods.dk/index.php?RadioRec=yaesu

Некоторые комментарии к работе TRХ и табличкеизмерений. На мой взгляд, это радио приблизительно сопоставимо по «односигнальнойизбирательности» с TS-850. Но «планка» блокирования ниже – при приближениипомехи к частоте приёма уровень +60дБ забивает приём, начиная с частоты3.605МГц. Аналогичная картина наблюдалась в не доработанном IC-765 с тойлишь разницей, что фильтр по первой ПЧ в FT-757GX качественнее и блокированиепроисходит, когда помеха приближается ближе 11кГц. У 765-го блокированиеначиналось при приближении помехи на 15кГц. Можно при надобности и желанииввести доработку и в 757-ой, как это и было сделано в 765-ом. Хотя сомневаюсь,что сейчас кто-то может похвалиться, что его сосед «маслающий» вам уровни+60дБ и выше, при отстройке в 10кГц не даёт сплэттеров. И что есть надобностьбороться именно за «супер» приём при отстройках не более 10-11кГц. В дальнейзоне отстройки 757-ой менее шумный нежели 850-ый – это видно по табличке.Образно можно сказать, что «цифры» в 757-ом пока ещё не так много, какэто стало в более новых моделях трансиверов. Т.е. если вы не любительсовременных «цифровых наворотов» то есть смысл обратить внимание на эторадио.Владимир UY5ID в щенячем восторге от качества работы ручек SHIFT/WIDTH– с их помощью сдвигаем полосы пропускания промежуточных частот друг относительнодруга – соответственно подрезаем полосу пропускания сверху или снизу.И т.к. кварцевые фильтры в радио «настоящие», то и качество работы этойсистемы высокое.Синтезатор мне не понравился в этом аппарате. Привыкшим к современнымсинтезаторным удобствам, думаю, тоже не будет хватать некоторых кнопочеки пимпочек. Ничего не поделать – аппарат довольно не новый и не было тогдаDDS и многоногих микроконтроллеров. Как говорится – «чего вы хотите заэти деньги?»…Если сравнивать в этой ценовой категории буржуйской техники явно виднокак это радио выигрывает по качеству приёма у более современного его собратаFT-840. См. табличку замеров от RU6AI по ссылке выше. Хотелось бы ещё«пощупать» аналог от Айком IC-718. Думаю, что 718-ый не намного будетлучше от 840-го. Хотя, конечно, нужно измерять и только потом делать выводы. Итоговый вывод. FT-757GX – это небольших размеров уже полностью транзисторное радио, котороевыдержит ВЧ уровни перегруженных низкочастотных диапазонов даже на полноразмерныйтреугольник 160м. За счёт изначальной заводской полной комплектации всемикварцевыми фильтрами любителям CW не нужно будет бегать в поисках специальноготелеграфного фильтра – 600Гц фильтр уже установлен. Любителям SSB на НЧдиапазонах понравится работа системы SHIFT.Любителям компьтерного управления, многоуровнего синтезаторного сервиса,сотен ячеек памяти, DSP-ишной обработки звука и тому подобной цифровойнавороченности радио не подойдёт. Хотя САТ система и осуществима – ногде сейчас найдёшь те приблуды, которые ещё понадобятся, чтобы трансиверсоединить с компьтером?

Обновление состояниемна 29.09.2005. Информация по ТРХ KENWOOD TS-2000.

Метод измерения – на антенный вход подан сигнал от кварцевогогенератора на частоту 3.594МГц уровнем 50мВ (это 59+60дБ). АРУ, УВЧ, АТТотключены. Измеряется НЧ сигнал цифровым мультиметром M890G на низкочастотномвыходе трансивера. За минимальный НЧ уровень принят шум тракта в 0,05В. Все измерения сведены в Таблицу 1. Трансивер DN2000 – основная плата №5,синтезатор с AD9832, описание синтезатора и основной платы было в журналеРадиомир КВ и УКВ в 2003-2004гг. Трансивер TS-850SАТ номер 21100316, неподвергался «доработкам». Трансивер IC-765 номер 04403. Комментарии по765-му в предыдущей табличке.Колонка «Напряжение НЧ В» - низкочастотное напряжение на выходе трансивера.В колонках измеряемых TRX МГц\полоса кГц – приведены измеренные частотыи полосы приёма относительно частоты генератора 3.59400МГц.

Напря-жение НЧ В DN-2000 МГц\полоса кГц TS-850SАТ МГц\полоса кГц TS-2000 МГц\полоса кГц IC-765 с доделками МГц\полоса кГц
0.05 3.7 3.7 3.730 3.7
0.06 3.62582 3.64895 3.64907 3.62710
0.08 3.61803 3.62641 3.62356 3.62128
0.089 3.61462\20,6 3.62380\29,8 3.61930\25,3 3.61530\21,3
0.09 3.61452 3.62365 3.61939 3.61536
0.1 3.61322 3.61871 3.61665 3.61500
0.12 3.60952 3.61416 3.61310 3.61092
0.13 3.60952 3.61416 3.61174 3.60942
0.15 3.60823 3.61067 3.60926 3.60722
0.158 3.60635\12,4 3.60987\15,9 3.60798\14 3.60638\12,4
0.17 3.60556 3.60914 3.60682 3.60602
0.2 3.60356 3.60743 3.60537 3.60568
0.25 3.60176 3.60547 3.60385 3.60301
0.281 3.60038\6,4 3.60467\10,7 3.60347\9,5 3.60282\8,8
0.3 3.59958 3.60415 3.60296 3.60278
0.4 3.59781 3.60226 3.60143 3.60108
0.5 3.59767\3,5 3.60122\7,2 3.6008\6,8 3.60035\6,4
0.75 3.59747 3.59988 3.59573 3.59931
1.0 3.59734 3.59914 3.59532 3.59864
1.25 3.59698 3.59872 3.59500 3.59832
1.5 3.59658 3.59835 3.59477 3.59830

Таблица 1.

Эта метОда измерения принята для оценочного измерениякачества приёмника при появлении помехи уровнем 59+60дБ. Принимать этотметод измерения характеристик приёмника за «лабораторный и полный» неследует. Но оценить, как поведёт себя приёмник в тяжёлой ЭМО можно. Онмоделирует наличие мощного соседа с высококачественным передатчиком, которыйбудет наводить ЭДС в вашей антенне уровнем 59+60дБ по шкале S-метра. В этой табличке появились замеры трансивера TS2000. Остальные измерениявырезаны из неё – кому интересно – пожалуйста, смотрите предыдущие замеры. Комментарий к замеру TS-2000. Полоса приёма системой DSP ограничена снизу50Гц, сверху 2600Гц. При подаче уровня +60дБ по шкале S-метра пришлосьотстроиться за частоту 3,730МГц, дабы не было слышно увеличения общегошума тракта при включении кварцевого генератора. И небольшое увеличениеобщего шума (0.52-0.56В) приёмника слышно на всём протяжении, начинаяот 3.730МГц – в табличке это не отмечено, т.к. следующий уровень принят0,06В. В TS850S и IC765 этого не наблюдалось. До частоты 3.6008МГц параметрыбуржуинов примерно одинаковы. Но далее, при приближении настройки приёмникак сигналу кварцевого генератора наблюдается блокирование. Уровень НЧ падаетменее 0.5В и начинает расти только когда сигнал генератора появляетсяв телефонах. Т.е. имеем блокирование приёмника сигналом уровнем +60дБпри отстройке около 6,75кГц.
