Лишний раз убеждаюсь в верности принятого курса по доделкам буржуев. Такой "курс" мной был принят после того, как сам лично слышал как на бендезоне "мыли кости" Георгию Григорьевичу UA6CL – какой-то дядька жаловался другому, что он де – …«поломал мне IC-718 своими доработками». И на призывы в форуме скажем от isartw: ..."И мое предложение было в том чтобы ваши модификации организовать в виде простой понятной пошаговой инструкции и выложить туда вместе с фотками для общего блага"... Мой ответ будет без изменений – «Для того, чтобы лезть в буржуя с паялом – нужно иметь опыт, не кривые руки и масло в голове».
Поэтому – все манипуляции, которые вы будете делать со своим буржуем – на ваш страх и риск. Автор информации по «доделкам и переделкам» не несёт никакой ответственности за достигнутый вами конечный результат и кривизну ваших рук.

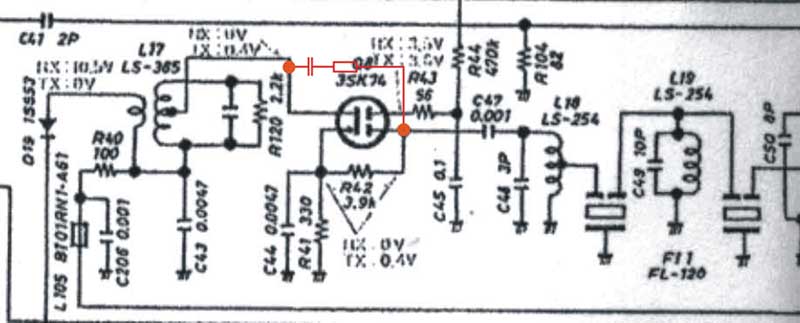

В дополнение модификации в IC-765. Прикладываю схему узла в котором вводится цепочка увеличивающая линейность каскада и соответственно всего приёмника.
Схема:
Что это даёт – смотрите табличку замеров. Не забудьте, что уменьшится усиление этого каскада – соответственно придётся заново перенастроить весь приёмный тракт – с новой градуировкой S-метра, выставления требуемой чувствительности и т.д. Т.е. без мануал сервиса уже не обойтись – на слух эти параметры выставлять – негожее дело! Ёмкость качественного многослойного керамического конденсатора 1Н, сопротивление резистора по требуемому качеству работы этого каскада – 4К7-8К2. Т.к. элементная база в этом трансивере достаточно древняя и размеры корпусов ещё вразумительных масштабов – это наводит на мысль применить в качестве Q8 более современный двухзатворный транзистор. Благо, их сейчас большое количество предлагают фирмы.
Мануал сервисы на различные модели трансиверов есть в интернете. За прошедший год усилиями авторов этого сайта (а точнее, Константина Николаича UR5TDQ) было вытянуто из инета более 1ГБ различных описаний. Из-за ограничений по снятию информации на многих сайтах, на эту работу было потрачено почти пол года. Если вам не удаётся найти требуемую информацию – в крайнем случае можете обращаться к авторам сайта. Но хочу предупредить – как любил говаривать Л.Н.Толстой: «Прежде, чем кого-то напрягать своей проблемой – попробуй решить её своими силами»… Конечно, искренне сочувствую пользователям, которые отстегнули приличную сумму вечнозелёных за красивую коробочку и не получили желаемого удовольствия. Но не беру на себя такую ответственность как подготовку «пошаговой инструкции». Тюнингом должен заниматься СПЕЦИАЛИСТ. Т.к. даже правильно отпаять SMD резистор не повредив дорожек и не поломав его, в том же «старом» TS-850S, сможет далеко не каждый, пожелавший улучшить характеристики своего любимого радио. Учитываю ещё и средний возраст наших радиолюбителей, которые сейчас покупают себе буржуев. Это далеко за 40 лет. А какое зрение и твёрдость в руках в эти годы? Кстати, уже более месяца кручу второй TS-2000 – если коротко – неплохое радио даже для КВ (жаль что кенвуд прекратили работать для радистов). Но есть и в нём небольшие “грабли” от которых хотелось бы избавиться. Если никто у меня его не выкупит в ближайшее время, возможно, решусь и 2000-ый немного “подрихтовать”. Благо – понятно, что именно нужно в нём доделать.
